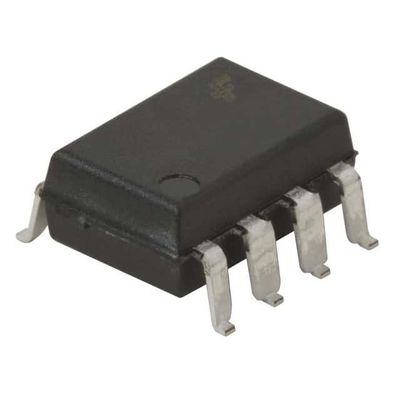

الدائرة المتكاملة أحادية القناة IC HCPL2631SD OPTOISO 2.5KV 2CH 8DIP Onsemi
| اسم العلامة التجارية | onsemi |
|---|---|
| رقم الموديل | HCPL2631SD |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| عدد القنوات | 2 | المدخلات - الجانب 1 / الجانب 2 | 2/0 |
|---|---|---|---|
| الجهد - العزلة | 2500 فرمس | الوضع المشترك للمناعة العابرة (دقيقة) | 5 كيلو فولت / ثانية |
| نوع الإدخال | العاصمة | نوع الإخراج | جامع مفتوح |
| التيار - الإخراج / القناة | 50 مللي أمبير | معدل البيانات | 10 ميجابت في الثانية |
| تأخير الانتشار tpLH / tpHL (الحد الأقصى) | 75ns ، 75ns | وقت الصعود / الهبوط (نموذجي) | 50 ن ، 12 ن |
| الجهد - إلى الأمام (Vf) (نموذجي) | 1.4 فولت | الحالي - DC إلى الأمام (إذا) (الحد الأقصى) | 30MA |
| الجهد - العرض | 4.5 فولت ~ 5.5 فولت | درجة حرارة التشغيل | -40 درجة مئوية ~ 85 درجة مئوية |
| نوع التركيب | سطح جبل | العبوة / العلبة | 8-SMD ، جناح نورس |
| حزمة جهاز المورد | 8-SMD | ||
| إبراز | دائرة متكاملة أحادية القناة IC,دائرة متكاملة IC 2.5KV,HCPL2631SD |
||
منتوج وصف
HCPL2631SD OPTOISO 2.5KV 2CH OPEN COLL 8DIP onsemi
تفاصيل المنتج
وصف
تتكون مقابس البصريات ثنائية القناة 6N137 و HCPL2601 و HCPL2611 و HCPL2630 و HCPL2631 ثنائية القناة من 850 نانومتر AlGaAS LED ، مقترنة بصريًا ببوابة منطقية عالية السرعة متكاملة للكشف عن الصور مع خرج قوي.يتميز هذا الإخراج بمجمع مفتوح ، مما يسمح بمخرجات أو مخرجات سلكية.يقترنيتم ضمان المعلمات على مدى درجة حرارة تتراوح من -40 درجة مئوية إلى + 85 درجة مئوية.الحد الأقصى لإشارة الإدخال 5mA سوف
توفير تيار بالوعة الإخراج بحد أدنى 13 مللي أمبير (مروحة من 8).
سمات
■ سرعة عالية جدًا - 10 ميجا بت / ثانية■ CMR فائق - 10 كيلو فولت / ثانية
■ عمل مزدوج الجهد 480V
■ مروحة من 8 فوق -40 درجة مئوية إلى + 85 درجة مئوية
■ إخراج البوابة المنطقية
■ إخراج ستروبابل
■ مجمع سلكي أو مفتوح
■ تم التعرف على UL (ملف رقم E90700)
التطبيقات
■ القضاء على حلقة الأرض■ LSTTL إلى TTL أو LSTTL أو 5 فولت CMOS
■ خط المتلقي ونقل البيانات
■ مضاعفة البيانات
■ تبديل مصادر الطاقة
■ استبدال محول النبض
■ واجهة الكمبيوتر الطرفية
تحديد
| يصف | قيمة السمة |
|---|---|
| الصانع | أنسمي |
| فئة المنتج | Optocouplers إخراج المنطق |
| مسلسل | - |
| التعبئة والتغليف | تغليف بديل |
| وحدة الوزن | 0.027937 أوقية |
| حزمة-حالة | 8-SMD ، جناح نورس |
| نوع الإدخال | العاصمة |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 85 درجة مئوية |
| نوع التركيب | سطح جبل |
| نوع الإخراج | جامع مفتوح |
| عدد القنوات | 2 قنوات |
| الجهد العرض | 4.5 فولت ~ 5.5 فولت |
| مورد - جهاز - حزمة | 8-MDIP |
| معدل البيانات | 10 ميجابت في الثانية |
| التيار الناتج المقدر | 50 مللي أمبير |
| الحالي DC- إلى الأمام- إذا- ماكس | 30 مللي أمبير |
| عزل الجهد | 2500 فرمس |
| Vf | 1.4 فولت |
| صعود-سقوط-وقت-النوع | 50 ن ، 12 ن |
| المدخلات - الجانب - 1 - الجانب - 2 | 2/0 |
| الوضع المشترك - عابر - مناعة دقيقة | 5 كيلو فولت / μs |
| انتشار-تأخير- tpLH-tpHL-Max | 75ns ، 75ns |
| PD- تبديد الطاقة | 60 ميغاواط |
| أقصى درجة حرارة للتشغيل | + 85 ج |
| نطاق الحرارة الشغالة | - 40 ج |
| VF- إلى الأمام- الجهد | 1.4 فولت |
| عزل الجهد | 5000 فرمس |
| التيار الخارج | 50 مللي أمبير |
| وقت السقوط | 12 نانوثانية |
| وقت الشروق | 50 نانوثانية |
| Vr- عكس الجهد | 5 فولت |
| إذا- إلى الأمام- الحالي | 10 مللي أمبير |
| الجزء - # - الأسماء المستعارة | HCPL2631SD_NL |
| حزمة-حالة | SMD-8 |
| أقصى تيار جامع | 50 مللي أمبير |
مكون متوافق وظيفي
شكل ، حزمة ، مكون متوافق وظيفي
| جزء الشركة المصنعة # | وصف | الصانع | يقارن |
| HCPL-2631SV الإلكترونيات الضوئية |
IC Output Optocoupler ، 2-Element ، عزل 2500V | على أشباه الموصلات | HCPL2631SD مقابل HCPL-2631SV |
| HCPL-2631SD الإلكترونيات الضوئية |
IC Output Optocoupler ، 2-Element ، عزل 2500V | على أشباه الموصلات | HCPL2631SD مقابل HCPL-2631SD |
| HCPL2631SV الإلكترونيات الضوئية |
2 قناة LOGIC OUTPUT OPTOCOUPLER ، 10 ميغابت في الثانية ، SURFACE MOUNT ، DIP-8 | روتشستر للإلكترونيات ذ | HCPL2631SD مقابل HCPL2631SV |
| HCPL2631SDV الإلكترونيات الضوئية |
8-Pin DIP ثنائي القناة عالي السرعة 10 ميجابت / ثانية Optocoupler (لا ينصح به للتصميم الجديد. رقم الجزء المكافئ الجديد هو HCPL26xxM) ، 1000-REEL | على أشباه الموصلات | HCPL2631SD مقابل HCPL2631SDV |
| HCPL-2631SDV الإلكترونيات الضوئية |
IC Output Optocoupler ، 2-Element ، عزل 2500V | على أشباه الموصلات | HCPL2631SD مقابل HCPL-2631SDV |
الأوصاف
Optoisolator المنطق الناتج 10Mbps جامع مفتوح 2500Vrms 2 قناة 5kV /µsCMTI 8-MDIP
Optocoupler Logic-Out Open Collector DC-IN 2-CH 8-Pin PDIP SMD Black T / R
Optocplers عالية السرعة 2Ch 10 ميجابت / ثانية Optocpl Logic Gate Output
