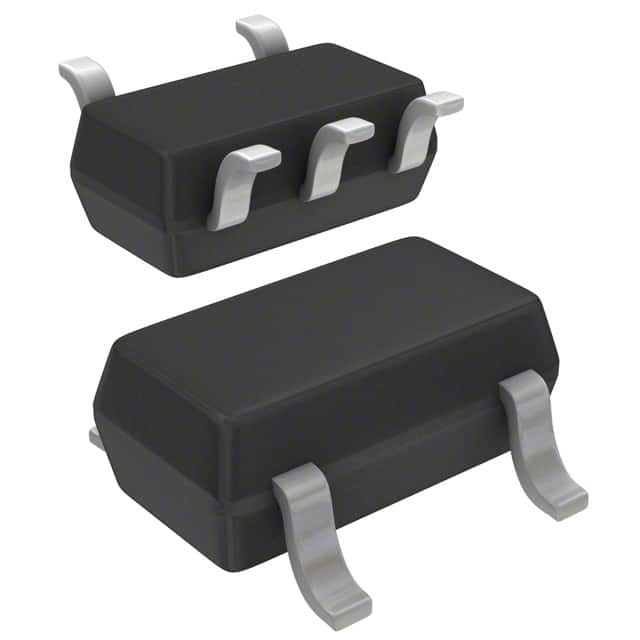

CLC1010IST5X IC OPAMP VFB 1 الدائرة SOT23-5 ماكسلاينير، إنك
| اسم العلامة التجارية | MaxLinear, Inc. |
|---|---|
| رقم الموديل | CLC1010IST5X |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | كيس مضاد للستاتيكية وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في المخزون |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نوع مكبر الصوت | ملاحظات الجهد | عدد الدوائر | 1 |
|---|---|---|---|
| نوع الإخراج | من السكك الحديدية إلى السكك الحديدية | معدل الانحراف | 9V / µs |
| احصل على منتج النطاق الترددي | 4 ميجا هرتز | -3db النطاق الترددي | 3.4 ميغا هيرتز |
| التيار - تحيز المدخلات | 90 غ | الجهد - إزاحة الإدخال | 1 مللي فولت |
| التيار - العرض | 70µ أ | التيار - الإخراج / القناة | 4 مللي أمبير |
| الجهد - امتداد العرض (دقيقة) | 2.5 فولت | الجهد - امتداد العرض (الحد الأقصى) | 5.5 فولت |
| درجة حرارة العمل | -40°C ~ 85°C | نوع التثبيت | جبل السطح |
| الحزمة / الحقيبة | SC-74A ، SOT-753 | حزمة أجهزة المورد | سوت 23-5 |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| CLC1010IST5X | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
| CLC1003IST5X | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
| CLC1605IST5X | IC OPAMP CFA 1 CIRCUIT SOT23-5 | |
| CLC1005IST5X | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
| CLC1003IST5MTR | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
| CLC1605IST5MTR | IC OPAMP CFA 1 CIRCUIT SOT23-5 | |
| CLC1006IST5MTR | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
| CLC1006IST5X | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
| CLC1008IST5MTR | IC OPAMP GP 1 CIRCUIT SOT23-5 | |
| CLC1008IST5X | IC OPAMP GP 1 CIRCUIT SOT23-5 | |
| CLC1009IST5MTR | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
| CLC1009IST5X | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
| CLC1010IST5MTR | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
| CLC1014IST5MTR | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
| CLC1014IST5X | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
| CLC1050IST5X | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
| CLC1606IST5MTR | IC OPAMP CFA 1 CIRCUIT SOT23-5 | |
| CLC1606IST5X | IC OPAMP CFA 1 CIRCUIT SOT23-5 | |
| CLC1606IST5 | IC OPAMP CFA 1 CIRCUIT SOT23-5 | |
| CLC1008IST5 | IC OPAMP GP 1 CIRCUIT SOT23-5 | |
| CLC1010IST5 | IC OPAMP VFB 1 CIRCUIT SOT23-5 | |
| CLC1014IST5 | IC OPAMP VFB 1 CIRCUIT SOT23-5 |
منتوج وصف
تفاصيل المنتج
الوصف العام
مكبرات التغذية الارتجاعية عالية الأداء والتي توفر مكاسب 750 ميغا هرتز من عرض النطاق الترددي 2 ، ± 0.1dB زيادة مسطحة إلى 200MHz، و 1,400 فولت / ميكروسكيلومتر. هذا الأداء العالي يتجاوز متطلبات التلفزيون عالي الوضوح (HDTV) وغيرها من التطبيقات الوسائط المتعددة.هذه المكبرات عالية الأداء COMLINEAR أيضا توفر الكثير من التيار الخروج لدفع حمولات الفيديو المتعددة.تم تصميم COMLINEAR CLC1004 و CLC1014 و CLC3004 للعمل من إمدادات ± 5 فولت أو + 5 فولت. تقدم CLC1004 و CLC3004 ميزة تشغيل / تعطيل سريعة لتوفير الطاقة. أثناء تعطيلها ، يتم تشغيل CLC1004 و CLC3004 من خلال إمدادات 5 فولت أو + 5 فولت.المخرجات في حالة عائق عالية للسماح بتطبيقات التعدديةمزيج من السرعة العالية والطاقة المنخفضة وأداء الفيديو الممتاز يجعل هذه المكبرات مناسبة للاستخدام في العديد من الأغراض العامةالتطبيقات عالية السرعة بما في ذلك استخدامات قيادة خطوط الفيديو والتصوير.
الخصائص
■ 0.1 ديسيبل زيادة مسطحة إلى 200 ميغا هرتز■ 0.02%/0.01 ̊ زيادة الفرق/المرحلة
■ 750 ميغا هرتز -3dB عرض النطاق الترددي عند G = 2
■ عرض النطاق الترددي الكبير للإشارة 350 ميغا هرتز
■ 1,400 فولت/μs معدل القضاء
■ ضوضاء الجهد المدخل 4nV/√Hz
■ تيار الخروج 100mA
■ 20s تمكن الوقت
■ مستقرة لمكاسب 2V / V أو أكبر
■ محددة بالكامل في إمدادات 5 فولت و ± 5 فولت
■ CLC1004: SOT23-6 الخالي من Pb
■ CLC1014: SOT23-5 الخالي من Pb
■ CLC3004: SOIC-16 الخالي من Pb
التطبيقات
■ برامج تشغيل خطوط الفيديو RGB■ مشغل فيديو عالي الوضوح
■ أجهزة تحويل الفيديو و أجهزة التوجيه
■ عازل ADC
■ الفلاتر النشطة
■ سائقي الكابلات
■ تطبيقات التصوير
■ أجهزة رادار/مستقبلات الاتصالات
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | إكسار |
| فئة المنتجات | مكبر الأجهزة |
| المصنع | إكسار |
| فئة المنتجات | مكبرات التشغيل - مكبرات التشغيل |
| RoHS | تفاصيل |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | SOT-23-5 |
| فولتاج الإمداد - أقصى | 5.5 فولت |
| التيار الخارجي لكل قناة | 4 mA |
| عدد القنوات | قناة 1 |
| جنيه إسترليني - مكاسب - عرض النطاق الترددي - منتج | 7.3 ميغاهرتز |
| معدل التراجع | 7 ف/م |
| نسبة رفض CMRR-Common-Mode-Rejection-Ratio | 97 ديسيبل |
| إيب-إدخال-التحيز-التيار | 90 nA |
| فوز-إدخال-تعويض-جهد | 1 ميلو فولت |
| فولتاج التغذية - دقيقة | 2.5 فولت |
| التيار التشغيلي | 70 وحدة واحدة |
| الحرارة العاملة القصوى | + 85 C |
| الحد الأدنى لدرجة حرارة العمل | -40 درجة مئوية |
| السلسلة | CLC1010 |
| التعبئة | ريل |
| نوع مكبر | ردود فعل الجهد |
| العلامة التجارية | إكسار |
| نوع الإخراج | السكة الحديدية إلى السكة الحديدية |
| المنتج | مكبرات التشغيل |
| نسبة إمدادات الطاقة ورفض PSRR | 63 ديسيبل |
| الطوبولوجيا | ردود فعل الجهد |
| الاسم التجاري | خط مستقيم |
| وحدة الوزن | 0.001058 أوقية |
الوصف
مكبر ردود الفعل الجهد 1 الدائرة السكك الحديدية إلى السكك الحديدية SOT-23-5
Op Amp فولت واحد Fdbk R-R O/P ¥2.75V/5.5V 5-Pin TSOT-23 T/R
مكبرات التشغيل - Op Amps 70uA تكلفة منخفضة 2.5 إلى 5.5V 7.3MHz RR Amp
