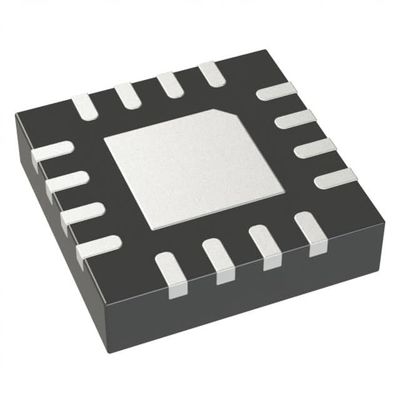

ADA4940-1ACPZ-R7 IC OPAMP DIFF 1 الدائرة 16LFCSP أجهزة مماثلة
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | ADA4940-1ACPZ-R7 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | كيس مضاد للستاتيكية وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في المخزون |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نوع مكبر الصوت | التفاضليه | عدد الدوائر | 1 |
|---|---|---|---|
| نوع الإخراج | التفاضليه | معدل الانحراف | 95V / µs |
| احصل على منتج النطاق الترددي | - | -3db النطاق الترددي | 260 ميغا هيرتز |
| التيار - تحيز المدخلات | 1.1 µ | الجهد - إزاحة الإدخال | 60 فولت |
| التيار - العرض | 1.25 مللي أمبير | التيار - الإخراج / القناة | 46 مللي أمبير |
| الجهد - امتداد العرض (دقيقة) | 3 فولت | الجهد - امتداد العرض (الحد الأقصى) | 7 فولت |
| درجة حرارة العمل | -40 درجة مئوية ~ 125 درجة مئوية | نوع التثبيت | جبل السطح |
| الحزمة / الحقيبة | 16-VFQFN وسادة مكشوفة ، CSP | حزمة أجهزة المورد | 16-LFCSP-VQ (3x3) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| ADA4940-1ACPZ-R7 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4932-1YCPZ-R7 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4950-1YCPZ-R7 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4930-1YCPZ-R2 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4932-1YCPZ-R2 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4939-1YCPZ-R7 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4930-1SCPZ-EPR7 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4850-2YCPZ-RL7 | IC OPAMP VFB 2 CIRCUIT 16LFCSP | |
| ADA4930-1SCPZ-EPR2 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4940-1ACPZ-RL | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4927-1YCPZ-R7 | IC OPAMP CFA 1 CIRCUIT 16LFCSP | |
| ADA4930-1YCPZ-R7 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4927-1YCPZ-R2 | IC OPAMP CFA 1 CIRCUIT 16LFCSP | |
| ADA4940-1ACPZ-R2 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4850-2YCPZ-RL | IC OPAMP VFB 2 CIRCUIT 16LFCSP | |
| ADA4932-1YCPZ-RL | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4950-1YCPZ-RL | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4927-1YCPZ-RL | IC OPAMP CFA 1 CIRCUIT 16LFCSP | |
| ADA4930-1YCPZ-RL | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4930-1SCPZ-EPRL | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4850-2YCPZ-R2 | IC OPAMP VFB 2 CIRCUIT 16LFCSP | |
| ADA4939-1YCPZ-R2 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4939-1YCPZ-RL | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
| ADA4950-1YCPZ-R2 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP |
منتوج وصف
تفاصيل المنتج
وصف عام
ADA4940-1/ADA4940-2 هي مكبرات ضوضاء منخفضة، تشويه منخفض مع استهلاك طاقة منخفض جدا.محولات SAR وsigma-delta (Σ-Δ) عالية الأداء من التناظرية إلى الرقمية (ADCs) بحلول 16 بت من dc إلى 1 MHz على 1 فقط.25 mA من التيار الهادئ. يتيح المستوى القابل للتعديل لجهد الجهد المشترك للخروج ADA4940-1 / ADA4940-2 لمطابقة جهد الجهد المشترك للدخول من العديد من ADCs.حلقة التغذية الراجعة الداخلية ذات الوضع المشترك توفر توازنا استثنائيا في الإنتاج، وكذلك قمع منتجات التشوه الهارموني من النظام المتساوي.
الخصائص
عرض النطاق الترددي للإشارة الصغيرة: 260 ميغاهرتزطاقة منخفضة جداً 1.25mA
تشويه هارموني منخفض للغاية
-122 ديسيبل THD عند 50 كيلو هرتز
-96 ديسيبل THD عند 1 ميگاهرتز
ضوضاء الجهد الدخالي المنخفض: 3.9 nV/√Hz
0.35 ميلو فولت أقصى فولتاج استبدالي
إنتاج متوازن
وقت الاستقرار إلى 0.1%: 34 ثانية
مخرج السكة الحديدية إلى السكة الحديدية: −VS + 0.1 V إلى +VS − 0.1 V
الجهد الخارجي القابل للتعديل
مصادر الطاقة المرنة: 3 فولت إلى 7 فولت (LFCSP)
قم بإيقاف تشغيل الدبوس لتقليل استهلاك الطاقة
ADA4940-1 متوفر في حزم LFCSP و SOIC
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الأجهزة التناظرية |
| فئة المنتجات | مكبر الأجهزة |
| المصنع | أجهزة التناظرية |
| فئة المنتجات | مكبرات التفاضل |
| RoHS | تفاصيل |
| عدد القنوات | قناة 1 |
| جنيه إسترليني - مكاسب - عرض النطاق الترددي - منتج | 260 ميغاهرتز |
| معدل التراجع | 95 فولت/م |
| نسبة رفض CMRR-Common-Mode-Rejection-Ratio | 86 ديسيبل |
| إيب-إدخال-التحيز-التيار | - 1.1 يو إيه |
| فوز-إدخال-تعويض-جهد | 0.06 ميلو فولت |
| فولتاج الإمداد - أقصى | 7 فولت |
| فولتاج التغذية - دقيقة | 3 فولت |
| التيار التشغيلي | 1.25 مآ |
| الحرارة العاملة القصوى | + 125 درجة |
| الحد الأدنى لدرجة حرارة العمل | -40 درجة مئوية |
| أسلوب التثبيت | SMD/SMT |
| الحزمة | LFCSP-16 |
| التعبئة | ريل |
| العلامة التجارية | الأجهزة التناظرية |
| المكاسب-V-V | 1 V/V |
| المقاومة القصوى للدخول | 50 مالم |
| المنتج | مكبرات التفاضل |
| نسبة إمدادات الطاقة ورفض PSRR | 90 ديسيبل |
| السلسلة | ADA4940-1 |
| وقت التسوية | 34 ns |
| جزء المصنع# | الوصف | المصنع | مقارنة |
| ADA4940-1ACPZ-R2 دوائر مكبر |
طاقة منخفضة للغاية، محرك ADC منخفض التشويه | أجهزة التناظرية | ADA4940-1ACPZ-R7 مقابل ADA4940-1ACPZ-R2 |
| ADA4940-1ACPZ-RL دوائر مكبر |
طاقة منخفضة للغاية، محرك ADC منخفض التشويه | أجهزة التناظرية | ADA4940-1ACPZ-R7 مقابل ADA4940-1ACPZ-RL |
الوصف
مكبر التفاضل 1 دائرة التفاضل 16-LFCSP-VQ (3x3)
SP Amp DIFF AMP واحد R-R O/P 7V 16-Pin LFCSP EP T/R
مكبرات التفاضل التشويش المنخفض للغاية منخفضة Pwr ADC Dvr
