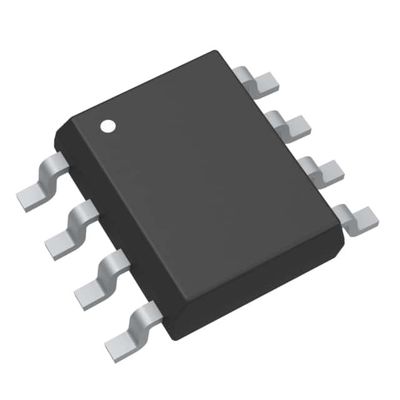

TLV272CS-13 مكبر CMOS IC 2 CIRCUIT 8SO Diodes Incorporated
| اسم العلامة التجارية | Diodes Incorporated |
|---|---|
| رقم الموديل | TLV272CS-13 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | كيس مضاد للستاتيكية وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في المخزون |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نوع مكبر الصوت | CMOS | عدد الدوائر | 2 |
|---|---|---|---|
| نوع الإخراج | من السكك الحديدية إلى السكك الحديدية | معدل الانحراف | 2V / µs |
| احصل على منتج النطاق الترددي | 1.9 ميجا هرتز | -3db النطاق الترددي | - |
| التيار - تحيز المدخلات | 1 باسكال | الجهد - إزاحة الإدخال | 500 فولت |
| التيار - العرض | 550 أمبير (× 2 قنوات) | التيار - الإخراج / القناة | 8 مللي أمبير |
| الجهد - امتداد العرض (دقيقة) | 2.7 فولت | الجهد - امتداد العرض (الحد الأقصى) | 16 فولت |
| درجة حرارة العمل | 0°C ~ 70°C | نوع التثبيت | جبل السطح |
| الحزمة / الحقيبة | 8-SOIC (0.154، 3.90mm العرض) | حزمة أجهزة المورد | 8-سو |
| إبراز | TLV272CS-13,TLV272CS-13 مكبر CMOS IC,TLV272CS-13 CMOS Amplifier IC |
||
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| TLV272CS-13 | IC CMOS 2 CIRCUIT 8SO | |
| AS2333S-13 | IC OPAMP ZER-DRIFT 1CIRC | |
| LM358S-13 | IC OPAMP GP 2 CIRCUIT 8SO | |
| LM2904QS-13 | IC OPAMP GP 2 CIRCUIT 8SO | |
| LM2904AQS-13 | IC OPAMP GP 2 CIRCUIT 8SO | |
| LMV358SG-13 | IC OPAMP GP 2 CIRCUIT 8SO | |
| TLV272IS-13 | IC CMOS 2 CIRCUIT 8SO | |
| AP4310AMTR-G1 | IC OPAMP GP 2 CIRCUIT 8SO | |
| TLC27L1IS-13 | IC CMOS 1 CIRCUIT 8SO | |
| LM2904S-13 | IC OPAMP GP 2 CIRCUIT 8SO | |
| TLV271CS-13 | IC CMOS 1 CIRCUIT 8SO | |
| TLC271ACS-13 | IC CMOS 1 CIRCUIT 8SO | |
| TLC27L1BIS-13 | IC CMOS 1 CIRCUIT 8SO | |
| AS2376QS-13 | OPAMP GENERAL PURPOSE SO-8 T&R 2 | |
| AS2333QS-13 | OPAMPGENERALPURPOSESO-8T&R2.5K | |
| TLC271BCS-13 | IC CMOS 1 CIRCUIT 8SO | |
| AP4310AMTR-AG1 | IC OPAMP GP 2 CIRCUIT 8SO | |
| TLC271IS-13 | IC CMOS 1 CIRCUIT 8SO | |
| LM2904AS-13 | IC OPAMP GP 2 CIRCUIT 8SO | |
| AP4310AUMTR-AG1 | IC OPAMP GP 2 CIRCUIT 8SO | |
| TLV271IS-13 | IC CMOS 1 CIRCUIT 8SO | |
| TLC27L1BCS-13 | IC CMOS 1 CIRCUIT 8SO | |
| TLC271CS-13 | IC CMOS 1 CIRCUIT 8SO | |
| TLC271AIS-13 | IC CMOS 1 CIRCUIT 8SO | |
| TLC27L1AIS-13 | IC CMOS 1 CIRCUIT 8SO | |
| TLC27L1ACS-13 | IC CMOS 1 CIRCUIT 8SO | |
| TLC27L1CS-13 | IC CMOS 1 CIRCUIT 8SO | |
| TLC271BIS-13 | IC CMOS 1 CIRCUIT 8SO | |
| TL072SG-13 | IC OPAMP JFET 2 CIRCUIT 8SO | |
| TL082SG-13 | IC OPAMP JFET 2 CIRCUIT 8SO | |
| APX4558S-13 | IC OPAMP GP 2 CIRCUIT 8SO | |
| APX4558IS-13 | IC OPAMP GP 2 CIRCUIT 8SO | |
| AP4310AMTR-AE1 | IC OPAMP GP 2 CIRCUIT 8SO | |
| AP4310AUMTR-E1 | IC OPAMP GP 2 CIRCUIT 8SO | |
| AP4310EMTR-G1 | AMP |
منتوج وصف
تفاصيل المنتج
الوصف
يوفر TLV27x بديلًا أعلى أداءً لمسلسل TLC27x من مكبرات التشغيل. هذه الأجهزة تقلل من حد أدنى لجهد إمدادات التشغيل إلى 2.7 فولت على نطاق درجة الحرارة الصناعية الموسعة مع إضافة ميزة التأرجح من السكة الحديد إلى السكة الحديد.هذا يجعلها بديلاً مثالياً لعائلة TLC27x للتطبيقات التي تكون فيها تقلبات الإخراج من السكة الحديدية إلى السكة الحديدية أمرًا ضروريًا. يوفر TLV27x أيضًا عرض النطاق الترددي 2 ميغاهرتز من تيار إمداد 550μA فقط.
تم تحديد TLV27x بالكامل لمصادر 5 فولت و ± 5 فولت. يبلغ أقصى جهد التغذية الموصى به 16 فولت. يمكن تشغيل الأجهزة من مجموعة متنوعة من الخلايا القابلة لإعادة الشحن من ± 8 فولت إلى ± 1.35 فولت.مدخلات CMOS تمكن من الاستخدام في واجهات أجهزة الاستشعار عالية العائق، مع تشغيل الجهد المنخفض مما يجعل بديلا جذابا ل TLC27x في التطبيقات التي تعمل بالبطارية.
تعمل بطاقة 2.7 فولت مما يجعلها متوافقة مع الأنظمة التي تعمل بالليثيوم أيون ومجموعة فولتاج إمدادات التشغيل للعديد من أجهزة التحكم الصغيرة ذات الطاقة الدقيقة المتوفرة اليوم.
جميع الأجزاء متوفرة في عبوات SOIC ؛ TLV271 متوفر إضافيا في حزمة SOT25. هناك درجتان من درجات الحرارة المتاحة للأجزاء ؛ C grade يقدم 0 إلى + 70 °C ،الدرجة الأولى تقدم -40 °C إلى + 125 °C العمل.
الخصائص
• بديل عالية الأداء لسلسلة TLC27x• إنتاج السكة الحديدية إلى السكة الحديدية
• عرض النطاق الترددي العريض: 2 ميغا هرتز
• معدل قتل مرتفع: 2.0 V/μs
• مجموعة واسعة من فولتات التزويد: 2.7 فولت إلى 16 فولت
• التيار المنخفض: 550μA لكل قناة
• إدخال الضوضاء منخفضة الجهد: 35nV/√Hz
• التيار الانحرافي الدخول المنخفض: 1pA
• نطاقات الحرارة المحددة:
▪ من 0°C إلى +70°C: درجة تجارية
▪ -40 درجة مئوية إلى +125 درجة مئوية: الصف الصناعي
• خالية تماما من الرصاص ومتوافقة تماما مع RoHS (الملاحظات 1 و 2)
• خالية من الهالوجين والأنتيمون.
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الديودات المدمجة |
| فئة المنتجات | مكبر الأجهزة |
| السلسلة | TLV272 |
| المنتج | مكبرات التشغيل |
| التعبئة | ريل |
| وحدة الوزن | 0.002610 أوقية |
| أسلوب التثبيت | SMD/SMT |
| نوع المدخلات | سي أم أو إس |
| نوع الإخراج | السكة الحديدية إلى السكة الحديدية |
| عدد القنوات | القناة الثانية |
| نوع مكبر | مكبر CMOS |
| إغلاق | لا إغلاق |
| درجة حرارة العمل القصوى | + 70 درجة مئوية |
| نطاق درجة حرارة التشغيل | 0 سي |
| التيار التشغيلي | 625 وحدة واحدة |
| الحزمة | SO-8 |
| إيب-إدخال-التحيز-التيار | 1 nA |
| فوز-إدخال-تعويض-جهد | 500 يو فولت |
| إدخال-تعويض-التيار | 1 nA |
| نسبة إمدادات الطاقة ورفض PSRR | 80 ديسيبل |
| التيار الخارجي لكل قناة | 13 mA |
| نسبة رفض CMRR-Common-Mode-Rejection-Ratio | 69 dB |
| جنيه إسترليني - مكاسب - عرض النطاق الترددي - منتج | 1.9 ميغاهرتز |
| معدل التراجع | 2.2 V/us |
| أقصى فولتاج مزدوج للطاقة | +/- 8 فولت |
| حد أدنى لجهد التزويد المزدوج | +/- 1.35 فولت |
| المصنع | الديودات المدمجة |
| فئة المنتجات | مكبرات التشغيل - مكبرات التشغيل |
| RoHS | تفاصيل |
| الحرارة العاملة القصوى | + 70 درجة مئوية |
| الحد الأدنى لدرجة حرارة العمل | 0 سي |
| العلامة التجارية | الديودات المدمجة |
الوصف
مكبر CMOS 2 الدائرة السكك الحديدية إلى السكك الحديدية 8-SO
Op Amp GP مزدوج R-R O/P 8V/16V 8-Pin SO T/R
مكبرات التشغيل - Amps Op 2.7 to16V0.55mA 13mA السكك الحديدية إلى السكك الحديدية 2-MHz
