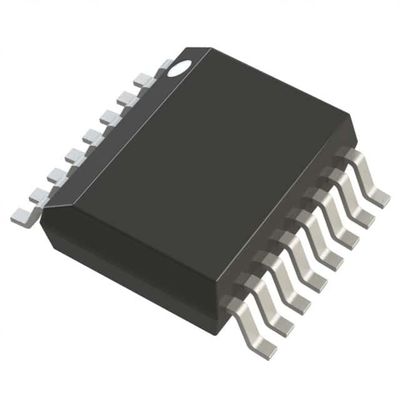

MAX4018EEE+ OPAMP IC ردود فعل الجهد VFB 3 الدائرة 16QSOP

الوصف العام

إن مكبرات MAX4012 الفردية و MAX4016 المزدوجة و MAX4018 الثلاثية و MAX4020 رباعية العمليات هي أجهزة ثابتة مكاسب الوحدة التي تجمع بين الأداء عالي السرعة مع مخرجات Rail-to-Rail®.MAX4018 لديها ميزة تعطيل التي تقلل من تيار إمدادات الطاقة إلى 400μA وتضع مخرجاتها في حالة عالية العائقهذه الأجهزة تعمل من + 3.3 فولت إلى + 10 فولت مصدر واحد أو من ± 1.65 فولت إلى ± 5 فولت مزدوج.يمتد نطاق الجهد الدخالي للأنظمة الشائعة إلى ما وراء سكة حديدية إمدادات الطاقة السلبية (أرضية في تطبيقات إمدادات واحدة).
تتطلب هذه الأجهزة 5.5mA فقط من تيار التوريد الهادئ مع تحقيق عرض النطاق الترددي 200MHz -3dB ومعدل 600V / μs.هذه الأجزاء هي حل ممتاز في أنظمة طاقة منخفضة / منخفضة الجهد التي تتطلب عرض النطاق الترددي واسع، مثل الفيديو والاتصالات والأجهزة. بالإضافة إلى ذلك ، عندما يتم تعطيلها ، فإن عائق الإخراج العالي يجعلها مثالية لتطبيقات التعدد.
يأتي MAX4012 في حزمة SOT23 مصغرة ذات 5 أقواس ، بينما يأتي MAX4016 في حزمة μMAX و SO ذات 8 أقواس. تتوفر MAX4018 / MAX4020 في QSOP ذو 16 قفل توفير المساحة ، بالإضافة إلى SO ذو 14 قفل.

الخصائص

* منخفضة التكلفة
* السرعة العالية:
عرض النطاق الترددي 200 ميغا هرتز -3 ديسيبل (MAX4012)
عرض النطاق الترددي 150MHz -3dB (MAX4016/18/20)
30 ميغا هرتز 0.1 ديسيبل تسطح المكاسب
600 فولت/ميكروسكيلات معدل التمرير
* تشغيل واحد 3.3V/5.0V
* النتائج بين السكك الحديدية
* نطاق وضع الدخول الشائع يمتد إلى ما وراء VEE
* زيادة الفرق المنخفضة / المرحلة: 0.02٪ / 0.02 °
* تشويه منخفض عند 5 ميغا هرتز:
-78dBc SFDR
-75 ديسيبل تشويه هارموني كامل
* محرك الخروج العالي: ± 120mA
* قدرة إيقاف 400μA (MAX4018)
* مقاومة الخروج العالية في حالة عدم التشغيل (MAX4018)
* حزم SOT23-5، μMAX، أو QSOP توفير المساحة

التطبيقات

صناديق المجموعات
أنظمة الفيديو المراقبة
أدوات تعمل بالبطاريات
محرك خط الفيديو
واجهة المحول التناظري إلى الرقمي
أنظمة تصوير CCD
أنظمة توجيه وتبديل الفيديو
