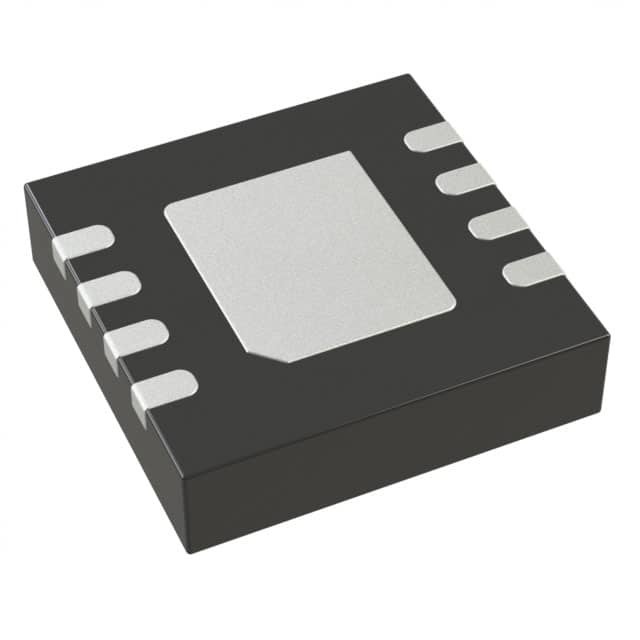

AD8137YCPZ-REEL7 IC OPAMP DIFF 1 الدائرة 8LFCSP أجهزة التناظرية Inc.
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | AD8137YCPZ-REEL7 |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | كيس مضاد للستاتيكية وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | T/T |
| القدرة على العرض | في المخزون |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نوع مكبر الصوت | التفاضليه | عدد الدوائر | 1 |
|---|---|---|---|
| نوع الإخراج | التفاضل ، من السكك الحديدية إلى السكك الحديدية | معدل الانحراف | 450V / µs |
| احصل على منتج النطاق الترددي | - | -3db النطاق الترددي | 110 ميغا هيرتز |
| التيار - تحيز المدخلات | 500 غ | الجهد - إزاحة الإدخال | 700 فولت |
| التيار - العرض | 3.2 مللي أمبير | التيار - الإخراج / القناة | 20 مللي أمبير |
| الجهد - امتداد العرض (دقيقة) | 2.7 فولت | الجهد - امتداد العرض (الحد الأقصى) | 12 فولت |
| درجة حرارة العمل | -40 درجة مئوية ~ 125 درجة مئوية | نوع التثبيت | جبل السطح |
| الحزمة / الحقيبة | 8-WFDFN وسادة مكشوفة ، CSP | حزمة أجهزة المورد | 8-LFCSP (3x3) |
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| Part Number | Description | |
|---|---|---|
| AD8137YCPZ-REEL7 | IC OPAMP DIFF 1 CIRCUIT 8LFCSP | |
| ADA4899-1YCPZ-R7 | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| ADA4622-2ACPZ-R7 | IC OPAMP JFET 2 CIRCUIT 8LFCSP | |
| ADA4817-1ACPZ-R7 | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| AD8139ACPZ-REEL7 | IC OPAMP DIFF 1 CIRCUIT 8LFCSP | |
| ADA4627-1ACPZ-R7 | IC OPAMP JFET 1 CIRCUIT 8LFCSP | |
| AD8139ACPZ-R2 | IC OPAMP DIFF 1 CIRCUIT 8LFCSP | |
| AD8137WYCPZ-R7 | IC OPAMP DIFF 1 CIRCUIT 8LFCSP | |
| ADA4637-1ACPZ-R2 | IC OPAMP JFET 1 CIRCUIT 8LFCSP | |
| AD8661ACPZ-REEL7 | IC OPAMP GP 1 CIRCUIT 8LFCSP | |
| ADA4051-2ACPZ-R7 | IC OPAMP ZERO-DRIFT 2CIRC 8LFCSP | |
| AD8000YCPZ-REEL7 | IC OPAMP CFA 1 CIRCUIT 8LFCSP | |
| ADA4637-1ACPZ-R7 | IC OPAMP JFET 1 CIRCUIT 8LFCSP | |
| AD8663ACPZ-REEL7 | IC OPAMP GP 1 CIRCUIT 8LFCSP | |
| AD8045ACPZ-R2 | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| ADA4857-1YCPZ-R7 | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| AD8045ACPZ-REEL7 | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| ADA4850-1YCPZ-RL7 | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| AD8597ACPZ-REEL7 | IC OPAMP GP 1 CIRCUIT 8LFCSP | |
| ADA4857-1YCPZ-RL | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| AD8000YCPZ-REEL | IC OPAMP CFA 1 CIRCUIT 8LFCSP | |
| ADA4622-2ACPZ-RL | IC OPAMP JFET 2 CIRCUIT 8LFCSP | |
| AD8597ACPZ-REEL | IC OPAMP GP 1 CIRCUIT 8LFCSP | |
| ADA4817-1ACPZ-RL | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| ADA4637-1ACPZ-RL | IC OPAMP JFET 1 CIRCUIT 8LFCSP | |
| ADA4627-1ACPZ-RL | IC OPAMP JFET 1 CIRCUIT 8LFCSP | |
| AD8139ACPZ-REEL | IC OPAMP DIFF 1 CIRCUIT 8LFCSP | |
| AD8000YCPZ-R2 | IC OPAMP CFA 1 CIRCUIT 8LFCSP | |
| ADA4850-1YCPZ-R2 | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| AD8045ACP-R2 | IC OPAMP VF ULDIST LN 8LFCSP | |
| AD8045ACPZ-REEL | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| AD8139ACP-R2 | IC AMP DIFF R-R LN LDIST 8LFCSP | |
| AD8137YCPZ-REEL | IC OPAMP DIFF 1 CIRCUIT 8LFCSP | |
| AD8137YCP-R2 | IC AMP DIFF R-R LP 20MA 8LFCSP | |
| ADA4850-1YCPZ-RL | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| AD8045ACP-REEL7 | IC OPAMP VF ULDIST LN 8LFCSP | |
| AD8139ACP-REEL7 | IC AMP DIFF R-R LN LDIST 8LFCSP | |
| AD8137YCP-REEL7 | IC AMP DIFF R-R LP 20MA 8LFCSP | |
| AD8661ACPZ-REEL | IC OPAMP GP 1 CIRCUIT 8LFCSP | |
| ADA4899-1YCPZ-RL | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| AD8663ACPZ-REEL | IC OPAMP GP 1 CIRCUIT 8LFCSP | |
| AD8597ACPZ-R2 | IC OPAMP GP 1 CIRCUIT 8LFCSP | |
| ADA4627-1ACPZ-R2 | IC OPAMP JFET 1 CIRCUIT 8LFCSP | |
| AD8661ACPZ-R2 | IC OPAMP GP 1 CIRCUIT 8LFCSP | |
| AD8663ACPZ-R2 | IC OPAMP GP 1 CIRCUIT 8LFCSP | |
| ADA4051-2ACPZ-RL | IC OPAMP ZERO-DRIFT 2CIRC 8LFCSP | |
| ADA4051-2ACPZ-R2 | IC OPAMP ZERO-DRIFT 2CIRC 8LFCSP | |
| AD8137YCPZ-R2 | IC OPAMP DIFF 1 CIRCUIT 8LFCSP | |
| ADA4899-1YCPZ-R2 | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| ADA4817-1ACPZ-R2 | IC OPAMP VFB 1 CIRCUIT 8LFCSP | |
| ADA4857-1YCPZ-R2 | IC OPAMP VFB 1 CIRCUIT 8LFCSP |
منتوج وصف
تفاصيل المنتج
وصف عام
AD8137 هو محرك تفاضلي منخفض التكلفة مع مخرج السكك الحديدية إلى السكك الحديدية الذي يعد مثاليًا لتشغيل ADCs 12 بت في الأنظمة الحساسة للطاقة والتكلفة. AD8137 سهل التطبيق ،وتساعد بنية ردود الفعل الداخلية للوضع المشترك على التحكم في الجهد الخارجي للوضع المشترك بواسطة الجهد المطبق على دبوس واحدحلقة التغذية الراجعة الداخلية توفر أيضا مخرجات متوازنة بطبيعتها وكذلك قمع منتجات التشوه الهارموني من النظام المتساوي.التكوينات مكاسب التفاضلية الكاملة والمتفردة إلى التفاضلية يمكن تحقيقها بسهولة بواسطة AD8137تحدد شبكات ردود الفعل الخارجية المكونة من أربعة مقاومات مكاسب الحلقة المغلقة للمضخم. ميزة انخفاض الطاقة مفيدة في تطبيقات الطاقة المنخفضة الحرجة.تم تصنيع AD8137 على أجهزة Analog ٪ عملية XFCB الممتلكة للجيل الثاني ، مما يمكنها من تحقيق مستويات عالية من الأداء مع استهلاك طاقة منخفض للغاية.
يتوفر AD8137 في حزمة SOIC الصغيرة ذات 8 رصاصات و 3 ملم × 3 ملم LFCSP. تم تصنيفها للعمل على نطاق درجة الحرارة الصناعية الممتدة من -40 درجة مئوية إلى + 125 درجة مئوية.
الخصائص
التفاضلية الكاملةطاقة منخفضة للغاية مع ميزة إيقاف الطاقة
2.6 mA تيار التغذية الراكد @ 5 فولت
450 μA في وضع إيقاف الطاقة @ 5 فولت
السرعة العالية
إشارة 110 ميغا هرتز كبيرة عرض النطاق الترددي 3 ديسيبل @ G = 1
450 فولت/ميكروسكيل
أداء SFDR 12 بت @ 500 كيلو هرتز
وقت الاستقرار السريع: 100 ns إلى 0.02٪
الجهد المنعطف منخفض الدخول: ±2.6 mV max
التيار المنزلق منخفض الدخول: 0.45 μA max
المدخلات والإخراجات التفاضلية
التفاضل إلى التفاضل أو التفاضل إلى التفاضل
العملية
إنتاج السكة الحديدية إلى السكة الحديدية
الجهد الخارجي القابل للتعديل
زيادة قابلة للتعديل من الخارج
نطاق واسع لجهد التغذية: 2.7 فولت إلى 12 فولت
متوفرة في حزمة SOIC الصغيرة
التطبيقات
برامج تشغيل ADC ذات 12 بت
أجهزة أجهزة محمولة
التطبيقات التي تعمل بالبطاريات
محولات ذات نهاية واحدة إلى فاصل
المرشحات النشطة التفاضلية
مكبرات الفيديو
أجهزة تغيير المستوى
المواصفات
| الصفة | قيمة الصفة |
|---|---|
| المصنع | الأجهزة التناظرية |
| فئة المنتجات | مكبر الأجهزة |
| السلسلة | AD8137 |
| المنتج | مكبرات التفاضل |
| التعبئة | ريل |
| أسلوب التثبيت | SMD/SMT |
| عدد القنوات | قناة 1 |
| وقت التسوية | 100 ns |
| درجة حرارة العمل القصوى | + 125 درجة |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية |
| التيار التشغيلي | 3.2 mA |
| فولتاج الإمداد - أقصى | 11 فولت |
| فولتاج التغذية - دقيقة | 3 فولت |
| الحزمة | LFCSP-8 |
| إيب-إدخال-التحيز-التيار | 1.1 يو إيه |
| فوز-إدخال-تعويض-جهد | 11 ميلو فولت |
| نسبة إمدادات الطاقة ورفض PSRR | 91 ديسيبل |
| التيار الخارجي لكل قناة | 20 مآ |
| نسبة رفض CMRR-Common-Mode-Rejection-Ratio | 66 ديسيبل |
| جنيه إسترليني - مكاسب - عرض النطاق الترددي - منتج | 110 ميغاهرتز |
| معدل التراجع | 450 فولت |
| المكاسب-V-V | 1 V/V |
| المقاومة القصوى للدخول | 400 كيلومتر |
مكونات متوافقة وظيفياً
شكل، حزمة، مكون متوافق وظيفيا
| جزء المصنع# | الوصف | المصنع | مقارنة |
| AD8137YCP-REEL7 دوائر مكبر |
OP-AMP ، 2600 UV OFFSET-MAX ، DSO8 ، 3 X 3 MM ، LFCSP-8 | شركة روتشستر الإلكترونية | إضافة إلى ذلك ، يجب أن يتم تقييم الجودة من خلال تقييم الجودة من خلال تقييم الجودة. |
| AD8137YCP-REEL دوائر مكبر |
IC OP-AMP ، 2600 uV OFFSET-MAX ، PDSO8 ، 3 X 3 MM ، LFCSP-8 ، مكبر التشغيل | أجهزة التناظرية | إضافة إلى ذلك ، يجب أن يتم تقييم الجودة من خلال تقييم الجودة من خلال تقييم الجودة. |
| AD8137YCP-R2 دوائر مكبر |
OP-AMP ، 2600 UV OFFSET-MAX ، DSO8 ، 3 X 3 MM ، LFCSP-8 | شركة روتشستر الإلكترونية | إضافة إلى ذلك ، يجب أن يتم تقديم إضافات إلى الجهاز. |
| إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة. دوائر مكبر |
OP-AMP ، 2600 UV OFFSET-MAX ، PDSO8 ، 3 X 3 MM ، متوافق مع ROHS ، LFCSP-8 | شركة روتشستر الإلكترونية | إضافة إلى ذلك ، يجب أن يتم تقديم إضافات إلى الجهاز. |
الوصف
مكبر التفاضل 1 دائرة التفاضل، السكك الحديدية إلى السكك الحديدية 8-LFCSP-WD (3x3)
SP Amp DIFF AMP واحد R-R O/P 6V/12V للسيارات 8-Pin LFCSP EP T/R
مكبرات التفاضل منخفضة الطاقة ADC DVR
