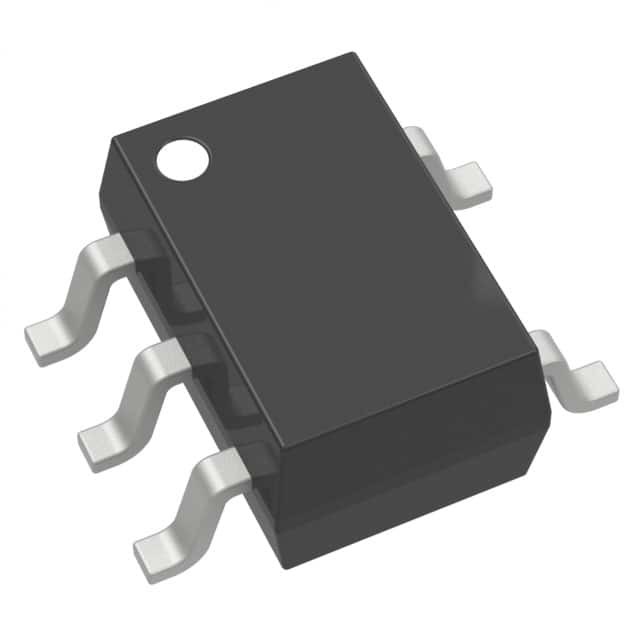

AD8531AKSZ-REEL7 IC OPAMP GP 1 الدائرة SC70-5 أجهزة التناظرية Inc.

اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xنوع مكبر الصوت | هدف عام | عدد الدوائر | 1 |
---|---|---|---|
نوع الإخراج | من السكك الحديدية إلى السكك الحديدية | معدل الانحراف | 5V / µs |
احصل على منتج النطاق الترددي | 3 ميجا هرتز | -3db النطاق الترددي | - |
التيار - تحيز المدخلات | 5 باسكال | الجهد - إزاحة الإدخال | 25 مللي فولت |
التيار - العرض | 750 أ | التيار - الإخراج / القناة | 250 مللي أمبير |
الجهد - امتداد العرض (دقيقة) | 2.7 فولت | الجهد - امتداد العرض (الحد الأقصى) | 6 فولت |
درجة حرارة العمل | -40°C ~ 85°C | نوع التثبيت | جبل السطح |
الحزمة / الحقيبة | 5-TSSOP ، SC-70-5 ، SOT-353 | حزمة أجهزة المورد | SC-70-5 |
Part Number | Description | |
---|---|---|
AD8531AKSZ-REEL7 | IC OPAMP GP 1 CIRCUIT SC70-5 | |
AD8515AKSZ-REEL7 | IC OPAMP GP 1 CIRCUIT SC70-5 | |
AD8613AKSZ-REEL7 | IC OPAMP GP 1 CIRCUIT SC70-5 | |
AD8565AKSZ-REEL7 | IC OPAMP GP 1 CIRCUIT SC70-5 | |
AD8519AKSZ-REEL7 | IC OPAMP GP 1 CIRCUIT SC70-5 | |
AD8627AKSZ-REEL7 | IC OPAMP JFET 1 CIRCUIT SC70-5 | |
AD8613AKSZ-REEL | IC OPAMP GP 1 CIRCUIT SC70-5 | |
AD8515AKSZ-REEL | IC OPAMP GP 1 CIRCUIT SC70-5 | |
AD8500AKSZ-REEL7 | IC OPAMP GP 1 CIRCUIT SC70-5 | |
AD8038AKSZ-REEL7 | IC OPAMP VFB 1 CIRCUIT SC70-5 | |
ADA4051-1AKSZ-R7 | IC OPAMP ZERO-DRIFT 1CIRC SC70-5 | |
AD8007AKSZ-REEL7 | IC OPAMP CFA 1 CIRCUIT SC70-5 | |
AD8641AKSZ-REEL7 | IC OPAMP JFET 1 CIRCUIT SC70-5 | |
AD8627AKSZ-REEL | IC OPAMP JFET 1 CIRCUIT SC70-5 | |
AD8641AKSZ-R2 | IC OPAMP JFET 1 CIRCUIT SC70-5 | |
AD8691AKSZ-REEL7 | IC OPAMP GP 1 CIRCUIT SC70-5 | |
AD8541AKSZ-REEL7 | IC OPAMP GP 1 CIRCUIT SC70-5 | |
AD8033AKSZ-REEL7 | IC OPAMP VFB 1 CIRCUIT SC70-5 | |
AD8627AKSZ-R2 | IC OPAMP JFET 1 CIRCUIT SC70-5 | |
AD8007AKS-R2 | IC OPAMP CF ULDIST LN LP SC70-5 | |
AD8007AKS-REEL | IC OPAMP CF ULDIST LN LP SC70-5 | |
AD8033AKS-REEL7 | IC OPAMP VF R-R LN LP SC70-5 | |
AD8038AKS-R2 | IC OPAMP VF LP LN LDIST SC70-5 | |
AD8038AKS-REEL | IC OPAMP VF LP LN LDIST SC70-5 | |
AD8038AKS-REEL7 | IC OPAMP VF LP LN LDIST SC70-5 | |
AD8515AKS-REEL7 | IC AMP GP R-R CMOS 5MHZ SC70-5 | |
AD8519AKS-REEL7 | IC OPAMP GP R-R 8MHZ 25MA SC70-5 | |
AD8531AKS-R2 | IC OPAMP GP R-R CMOS 3MHZ SC70-5 | |
AD8531AKS-REEL7 | IC OPAMP GP R-R CMOS 3MHZ SC70-5 | |
AD8541AKS-R2 | IC OPAMP GP R-R CMOS 1MHZ SC70-5 | |
AD8565AKS-REEL7 | IC OPAMP GP R-R 5MHZ 35MA SC70-5 | |
AD8627AKS-REEL7 | IC OPAMP JFET 5MHZ PREC SC70-5 | |
AD8007AKS-REEL7 | IC OPAMP CF ULDIST LN LP SC70-5 | |
AD8033AKS-R2 | IC OPAMP VF R-R LN LP SC70-5 | |
AD8515AKS-R2 | IC AMP GP R-R CMOS 5MHZ SC70-5 | |
AD8627AKS-R2 | IC OPAMP JFET 5MHZ PREC SC70-5 | |
AD8033AKSZ-REEL | IC OPAMP VFB 1 CIRCUIT SC70-5 | |
AD8515AKSZ-R2 | IC OPAMP GP 1 CIRCUIT SC70-5 | |
AD8007AKSZ-REEL | IC OPAMP CFA 1 CIRCUIT SC70-5 | |
AD8038AKSZ-REEL | IC OPAMP VFB 1 CIRCUIT SC70-5 | |
AD8691AKSZ-REEL | IC OPAMP GP 1 CIRCUIT SC70-5 | |
AD8641AKSZ-REEL | IC OPAMP JFET 1 CIRCUIT SC70-5 | |
AD8500AKSZ-REEL | IC OPAMP GP 1 CIRCUIT SC70-5 | |
ADA4051-1AKSZ-RL | IC OPAMP ZERO-DRIFT 1CIRC SC70-5 | |
AD8613AKSZ-R2 | IC OPAMP GP 1 CIRCUIT SC70-5 | |
AD8691AKSZ-R2 | IC OPAMP GP 1 CIRCUIT SC70-5 | |
AD8541AKSZ-R2 | IC OPAMP GP 1 CIRCUIT SC70-5 | |
AD8038AKSZ-R2 | IC OPAMP VFB 1 CIRCUIT SC70-5 | |
AD8007AKSZ-R2 | IC OPAMP CFA 1 CIRCUIT SC70-5 | |
AD8531AKSZ-R2 | IC OPAMP GP 1 CIRCUIT SC70-5 | |
AD8500AKSZ-R2 | IC OPAMP GP 1 CIRCUIT SC70-5 | |
AD8033AKSZ-R2 | IC OPAMP VFB 1 CIRCUIT SC70-5 | |
ADA4051-1AKSZ-R2 | IC OPAMP ZERO-DRIFT 1CIRC SC70-5 |
تفاصيل المنتج
AD8531AKSZ-REEL7 الوصف
AD8531 ، AD8532 ، و AD8534 هي مكبرات إدخال / إخراج واحدة من واحد و مزدوج و رباعي السكك الحديدية إلى السكك الحديدية التي تتميز بتيار محرك الخروج 250 mA.هذا التيار الخروج العالي يجعل هذه المضخات ممتازة لدفع إما المقاومة أو الأحمال السعةأداء التيار المتردد جيد للغاية مع عرض النطاق الترددي 3 ميغا هرتز، معدل 5 فولت / ميكروسكيل، وانحرافات منخفضة. جميعها مضمون للعمل من مصدر واحد 3 فولت وكذلك مصدر 5 فولت.
AD8531AKSZ-REEL7 الخصائص
• التشغيل بمصدر واحد: 2.7 فولت إلى 6 فولت
• التيار الخارجي العالي: ± 250 mA
• التيار المنخفض: 750 μA / مكبر
• عرض النطاق الترددي العريض: 3 ميغاهرتز
• معدل التمرير: 5 فولت/ميكروسكيلومتر
• لا عكس مرحلة
• التيارات الدخلية المنخفضة
• زيادة الوحدة مستقرة
• المدخلات والإخراجات بين السكك الحديدية
AD8531AKSZ-REEL7 الطلبات
• صوت الوسائط المتعددة
• أجهزة تشغيل LCD
• مكبرات الدخول أو الخروج ASIC
• أجهزة سماعة الرأس
المواصفات
الصفة | قيمة الصفة |
---|---|
المصنع | الأجهزة التناظرية |
فئة المنتجات | مكبر الأجهزة |
السلسلة | AD8531 |
المنتج | مكبرات الدقة |
التعبئة | ريل |
وحدة الوزن | 0.000705 أوقية |
أسلوب التثبيت | SMD/SMT |
نوع الإخراج | المدخلات/المخرجات من السكة الحديدية إلى السكة الحديدية |
عدد القنوات | قناة 1 |
إغلاق | لا إغلاق |
درجة حرارة العمل القصوى | + 85 C |
نطاق درجة حرارة التشغيل | -40 درجة مئوية |
التيار التشغيلي | 0.7 مآ |
فولتاج الإمداد - أقصى | 6 فولت |
فولتاج التغذية - دقيقة | 2.7 فولت |
الحزمة | SC-70-5 |
إيب-إدخال-التحيز-التيار | 60 pA |
فوز-إدخال-تعويض-جهد | 25 ميلو فولت |
نسبة إمدادات الطاقة ورفض PSRR | 55 ديسيبل |
التيار الخارجي لكل قناة | 250 mA |
نسبة رفض CMRR-Common-Mode-Rejection-Ratio | 47 ديسيبل |
جنيه إسترليني - مكاسب - عرض النطاق الترددي - منتج | 3 ميغاهرتز |
معدل التراجع | 5 فولت/م |
ضغط الدخول-الضوضاء-كثافة الضوضاء | 45 نيف/مربع هرتز عند 5 فولت |
الجهد-كسب-دي بي | 98.06 ديسيبل |
مكونات متوافقة وظيفياً
شكل، حزمة، مكون متوافق وظيفيا
جزء المصنع# | الوصف | المصنع | مقارنة |
AD8531AKS-R2 دوائر مكبر |
OP-AMP ، 30000 UV OFFSET-MAX ، 2.2 MHz عرض النطاق ، PDSO5 ، MO-230AA ، SC-70 ، 5 PIN | شركة روتشستر الإلكترونية | AD8531AKSZ-REEL7 مقابل AD8531AKS-R2 |
AD8531AKS دوائر مكبر |
IC OP-AMP ، 30000 uV OFFSET-MAX ، 2.2 MHz Band WIDTH ، PDSO5 ، SC-70 ، 5 PIN ، مكبر تشغيلي | أجهزة التناظرية | AD8531AKSZ-REEL7 مقابل AD8531AKS |
AD8531AKSZ-R2 دوائر مكبر |
OP-AMP ، 30000 UV OFFSET-MAX ، 2.2 MHz عرض النطاق ، PDSO5 ، خالي من الرصاص ، MO-203AA ، SC-70 ، 5 PIN | شركة روتشستر الإلكترونية | AD8531AKSZ-REEL7 مقابل AD8531AKSZ-R2 |
AD8531AKS-REEL7 دوائر مكبر |
OP-AMP ، 30000 UV OFFSET-MAX ، 2.2 MHz عرض النطاق ، PDSO5 ، MO-230AA ، SC-70 ، 5 PIN | شركة روتشستر الإلكترونية | AD8531AKSZ-REEL7 مقابل AD8531AKS-REEL7 |
