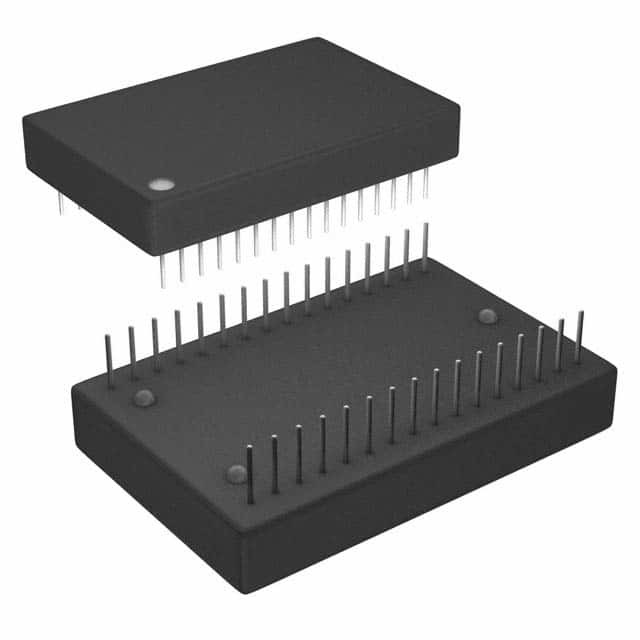

28EDIP ساعة عملية وتوقيت IC ، DS1286 Realtime Clock IC

الميزات والتطبيقات

سمات

يتتبع المئات من الثواني والدقائق والساعات والأيام وتاريخ الشهر والأشهر والسنوات ؛تعويض سنة كبيسة صالح إلى 2100 جهاز توقيت Watchdog يعيد تشغيل معالج خارج عن السيطرة تعمل وظيفة التنبيه على جدولة الأنشطة المتعلقة بالوقت الحقيقي تحافظ خلية طاقة الليثيوم المدمجة على الوقت والرقابة وذاكرة الوصول العشوائي للمستخدم ومعلومات الإنذار المقاطعات القابلة للبرمجة ومخرجات الموجة المربعة تحافظ على 28 سنًا JEDEC البصمة يمكن معالجة جميع السجلات بشكل فردي عبر العنوان وناقل البيانات الدقة أفضل من ± 1 دقيقة / شهر عند 25 درجة مئوية أكبر من 10 سنوات من ضبط الوقت في غياب VCC 50 بايت من ذاكرة الوصول العشوائي NV للمستخدم

- إخراج المقاطعة A (استنزاف مفتوح) INTB (INTB) - إخراج المقاطعة B (استنزاف مفتوح) A0-A5 - مدخلات العنوان DQ0-DQ7 - إدخال / إخراج البيانات CE - تمكين رقاقة OE - تمكين الإخراج WE - تمكين الكتابة VCC - +5 فولت GND - أرضي - لا يوجد اتصال SQW - خرج موجة مربعة

وصف

DS1286 Watchdog Timekeeper عبارة عن ساعة في الوقت الحقيقي قائمة بذاتها ، ومنبه ، وجهاز ضبط الوقت ، ومؤقت الفاصل الزمني ، وهي عبارة عن حزمة JEDEC DIP ذات 28 سنًا.يحتوي DS1286 على مصدر طاقة ليثيوم مضمن وكريستال كوارتز مما يلغي الحاجة إلى أي دوائر خارجية.يمكن قراءة البيانات المضمنة في 64 سجلًا بثمانية بتات أو كتابتها بنفس طريقة ذاكرة الوصول العشوائي الثابتة على مستوى البايت.يتم الاحتفاظ بالبيانات في Watchdog Timekeeper بواسطة دائرة تحكم ذكية تكتشف حالة VCC وتحمي الكتابة الذاكرة عندما يكون VCC خارج التسامح.يمكن لمصدر طاقة الليثيوم الحفاظ على البيانات والوقت الفعلي لأكثر من 10 سنوات في حالة عدم وجود VCC.تتضمن معلومات Watchdog Timekeeper أجزاء من المئات من الثواني والدقائق والساعات واليوم والتاريخ والشهر والسنة.التاريخ في نهاية الشهر تلقائيًا هو 111999 13

معدلة للشهور التي تقل عن 31 يومًا ، بما في ذلك التصحيح للسنة الكبيسة.يعمل Watchdog Timekeeper إما بتنسيق 12 ساعة أو بتنسيق 12 ساعة مع مؤشر AM / PM.يوفر مؤقت المراقبة نوافذ إنذار وتوقيت فاصل بين 0.01 ثانية و 99.99 ثانية.يوفر التنبيه في الوقت الحقيقي أوقاتًا محددة مسبقًا تصل إلى أسبوع واحد.

يقوم DS1286 بتنفيذ دورة قراءة عندما يكون WE (تمكين الكتابة) غير نشط (عالي) و CE (تمكين الشريحة) و OE (تمكين الإخراج) نشطين (منخفض).يحدد العنوان الفريد المحدد بواسطة مدخلات العنوان الستة (A0-A5) أي من السجلات الـ 64 التي يجب الوصول إليها.ستكون البيانات الصالحة متاحة لمحركات إخراج البيانات الثمانية ضمن tACC (وقت الوصول) بعد استقرار إشارة إدخال العنوان الأخيرة ، شريطة أن تكون أوقات الوصول إلى CE و OE مستوفاة أيضًا.إذا لم يتم استيفاء أوقات الوصول إلى OE و CE ، فيجب قياس الوصول إلى البيانات من الإشارة الأخيرة التي تحدث OE) والمعلمة المحددة هي إما tCO لـ CE أو tOE لـ OE بدلاً من الوصول إلى العنوان.

يكون في وضع الكتابة عندما تكون إشارات WE (تمكين الكتابة) و CE (تمكين الشريحة) في حالة نشطة (منخفضة) بعد استقرار مدخلات العنوان.الأخيرة التي تحدث للحافة المتساقطة أو WE ستحدد بداية دورة الكتابة.تنتهي دورة الكتابة بالحافة الصاعدة السابقة CE أو WE.يجب أن تظل جميع مدخلات العنوان صالحة طوال دورة الكتابة.يجب أن نعود إلى الحالة المرتفعة للحصول على الحد الأدنى من حالة الاسترداد (tWR) قبل بدء دورة أخرى.يجب أن تكون البيانات صالحة على ناقل البيانات مع إعداد بيانات كافٍ (tDS) ووقت الاحتفاظ بالبيانات (tDH) فيما يتعلق بالحافة الصاعدة السابقة CE أو WE.يجب أن تظل إشارة التحكم OE غير نشطة (عالية) أثناء دورات الكتابة لتجنب تنازع الناقل.ومع ذلك ، إذا تم تمكين ناقل الإخراج (نشط CE و OE) ، فسنقوم بتعطيل المخرجات في tODW من حافة السقوط.

يوفر برنامج Watchdog Timekeeper إمكانية وظيفية كاملة عندما تكون VCC أكبر من 4.5 فولت وتحمي الكتابة محتويات التسجيل عند 4.25 فولت نموذجيًا.يتم الاحتفاظ بالبيانات في حالة عدم وجود VCC دون أي دوائر دعم إضافية.يراقب DS1286 VCC باستمرار.في حالة اضمحلال جهد الإمداد ، سيكتب مراقب الوقت Watchdog Timekeeper تلقائيًا حماية نفسه وستصبح جميع المدخلات في السجلات "لا تهتم".كل من INTA و INTB (INTB) عبارة عن مخرجات تصريف مفتوحة.تستمر المقاطعتان والساعة الداخلية في العمل بغض النظر عن مستوى VCC.ومع ذلك ، من المهم التأكد من أن مقاومات السحب المستخدمة مع دبابيس المقاطعة لا يتم سحبها أبدًا إلى قيمة أكبر من VCC 0.3V.نظرًا لانخفاض VCC عن 3.0 فولت تقريبًا ، تقوم دائرة تبديل الطاقة بتشغيل مصدر طاقة الليثيوم للحفاظ على الساعة ووظيفة بيانات المؤقت.مطلوب أيضًا التأكد من أنه خلال هذا الوقت (وضع النسخ الاحتياطي للبطارية) ، لا يتجاوز الجهد الموجود في INTA و INTB (INTB) أبدًا 3.0 فولت.في جميع الأوقات ، يجب ألا يتجاوز التيار على كل منهما أو -1.0 مللي أمبير.ومع ذلك ، إذا تم تحديد الوضع العالي النشط لـ INTB (INTB) ، فسوف يرتفع هذا الدبوس فقط في وجود VCC.أثناء زيادة الطاقة ، عندما يرتفع VCC فوق 3.0 فولت تقريبًا ، تقوم دائرة تبديل الطاقة بتوصيل VCC الخارجية وتفصل مصدر طاقة الليثيوم الداخلي.يمكن استئناف التشغيل العادي بعد تجاوز VCC 4.5 فولت لمدة 150 مللي ثانية.

يحتوي Watchdog Timekeeper على 64 سجلاً بعرض 8 بتات تحتوي على جميع معلومات ضبط الوقت والإنذار والمراقبة والتحكم والبيانات.سجلات الساعة والتقويم والمنبه والمراقبة هي مواقع ذاكرة تحتوي على نسخ خارجية (يمكن للمستخدم الوصول إليها) وداخلية من البيانات.النسخ الخارجية مستقلة عن الوظائف الداخلية باستثناء أنه يتم تحديثها بشكل دوري عن طريق النقل المتزامن للنسخة الداخلية المتزايدة (انظر الشكل 1).تتأثر بتات سجل الأوامر بالوظائف الداخلية والخارجية.سيتم مناقشة هذا السجل لاحقًا.لا يمكن الوصول إلى 50 بايت من سجلات ذاكرة الوصول العشوائي (RAM) إلا من العنوان الخارجي وناقل البيانات.تحتوي السجلات و A على معلومات الوقت والتاريخ (انظر الشكل 2).يتم تخزين معلومات الوقت من اليوم في BCD.تحتوي السجلات 3 و 5 و 7 على معلومات "إنذار الوقت في اليوم".يتم تخزين معلومات إنذار الوقت في اليوم في BCD.السجل B هو سجل الأوامر والمعلومات الموجودة في هذا السجل ثنائية.تعد السجلات C و D من سجلات إنذار المراقبة والمعلومات المخزنة في هذين السجلين موجودة في BCD.التسجيلات من E إلى 3F عبارة عن بايتات للمستخدم ويمكن استخدامها لاحتواء البيانات وفقًا لتقدير المستخدم.
