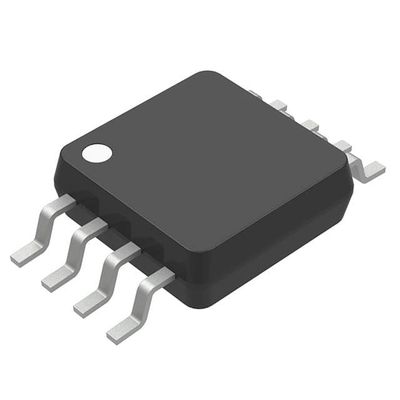

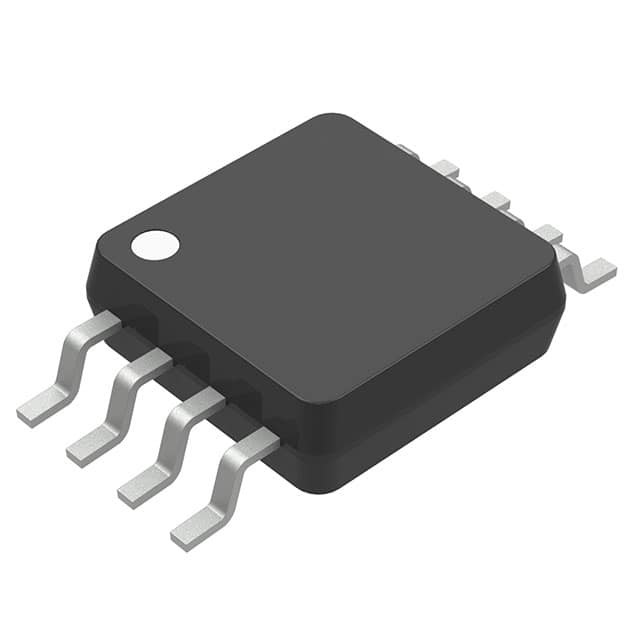

4V-36V مكبر الصوت IC ، MC33178DMR2G رقاقة مكبر الصوت التشغيلي
| اسم العلامة التجارية | onsemi |
|---|---|
| رقم الموديل | MC33178DMR2G |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نوع مكبر الصوت | هدف عام | عدد الدوائر | 2 |
|---|---|---|---|
| نوع الإخراج | - | معدل الانحراف | 2V / µs |
| احصل على منتج النطاق الترددي | 5 ميجا هرتز | -3db النطاق الترددي | - |
| التيار - تحيز المدخلات | 100 غ | الجهد - إزاحة الإدخال | 150 فولت |
| التيار - العرض | 1.7mA (قنوات x2) | التيار - الإخراج / القناة | 100 مللي أمبير |
| الجهد - امتداد العرض (دقيقة) | 4 فولت | الجهد - امتداد العرض (الحد الأقصى) | 36 فولت |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 85 درجة مئوية (تا) | نوع التركيب | سطح جبل |
| العبوة / العلبة | 8-TSSOP ، 8-MSOP (0.118 بوصة ، عرض 3.00 ملم) | حزمة جهاز المورد | 8-MSOP |
| إبراز | 4V مكبر الصوت IC,مكبر الصوت 36V IC,MC33178DMR2G رقاقة مكبر الصوت التشغيلي |
||
منتوج وصف
MC33178DMR2G IC OPAMP GP 2 CIRCUIT 8MSOP onsemi
تفاصيل المنتج
سلسلة MC33178 / 9 هي عائلة من مكبرات الصوت الأحادية عالية الجودة التي تستخدم تقنية ثنائية القطب مع مفاهيم مبتكرة عالية الأداء لتطبيقات معالجة إشارات البيانات والصوت عالية الجودة.تشتمل عائلة الأجهزة هذه على استخدام ترانزستورات إدخال PNP عالية التردد لإنتاج مكبرات صوت تعرض جهد إزاحة منخفض للإدخال والضوضاء والتشويه.بالإضافة إلى ذلك ، يوفر مكبر الصوت قدرة عالية على محرك الإخراج الحالي مع استهلاك 420 أمبير فقط من تيار التصريف لكل مكبر للصوت.مرحلة خرج NPN المستخدمة ، لا تظهر أي تشوه متقاطع في النطاق الميت ، وتأرجح جهد الخرج الكبير ، ومرحلة ممتازة وهوامش الكسب ، ومقاومة خرج عالية التردد منخفضة الحلقة المفتوحة ، ومصدر متماثل وأداء تردد التيار المتردد بالوعة.
سمات
• قدرة محرك الإخراج 600• تأرجح كبير لجهد الإخراج
• جهد الإزاحة المنخفض: 0.15 مللي فولت (متوسط)
• انخفاض TC لجهد إزاحة الإدخال: 2.0 فولت / درجة مئوية
• إجمالي التشوه التوافقي المنخفض: 0.0024٪ (عند 1.0 كيلو هرتز مع تحميل 600 درجة مئوية)
• عرض النطاق الترددي عالي الكسب: 5.0 ميجا هرتز
• معدل الدوران العالي: 2.0 فولت / ثانية
• عملية الإمداد المزدوجة: ± 2.0 فولت إلى ± 18 فولت
• تعمل مشابك ESD على المدخلات على زيادة الصلابة دون التأثير على أداء الجهاز
• تتوفر حزم Pb المجانية
تحديد
| يصف | قيمة السمة |
|---|---|
| الصانع | على أشباه الموصلات |
| فئة المنتج | رقائق IC |
| مسلسل | MC33178 |
| منتج | مكبرات الصوت التنفيذية |
| التعبئة والتغليف | بكرة |
| وحدة الوزن | 0.004938 أوقية |
| تصاعد النمط | SMD / SMT |
| تكنولوجيا | ثنائي القطب |
| عدد القنوات | 2 قناة |
| مكبر للصوت من النوع | مضخم منخفض الطاقة |
| اغلق | لا تغلق |
| أقصى درجة حرارة للتشغيل | + 85 ج |
| نطاق الحرارة الشغالة | - 40 ج |
| التشغيل-العرض-الحالي | 900 ش |
| العرض والجهد ماكس | 36 فولت |
| العرض-الجهد- دقيقة | 4 فولت |
| حزمة-حالة | MSOP-8 |
| Ib- المدخلات-التحيز الحالي | 500 غ |
| Vos-Input-Offset-الجهد | 3 مللي فولت |
| PSRR- نسبة الإمداد بالطاقة-الرفض | 80 ديسيبل |
| Vcm-Common-Mode-Voltage | سكة سالبة + 2 فولت إلى سكة موجبة - 2 فولت |
| الإخراج الحالي لكل قناة | 80 مللي أمبير |
| نسبة الرفض CMRR- الشائع- الوضع- الرفض | 80 ديسيبل |
| الجنيه الاسترليني ربح عرض النطاق الترددي المنتج | 5 ميجا هرتز |
| معدل SR-Slew | 2 فولت / لنا |
| ar- المدخلات-الجهد-الضجيج-الكثافة | 8 nV / sqrt هرتز |
| المدخلات-الضوضاء-الحالية-الكثافة | 0.33 باسكال / مربع هرتز |
| الحد الأقصى للجهد المزدوج | +/- 18 فولت |
| الحد الأدنى للجهد المزدوج | +/- 2 فولت |
مكون متوافق وظيفي
شكل ، حزمة ، مكون متوافق وظيفي
| جزء الشركة المصنعة # | وصف | الصانع | يقارن |
| MC33178DMR2 دوائر مكبر للصوت |
مضخم تشغيلي ، طاقة منخفضة ، ضوضاء منخفضة ، مزدوج ، حامل سطح 8 مايكرو 8 ، 4000-REEL | على أشباه الموصلات | MC33178DMR2G مقابل MC33178DMR2 |
الأوصاف
مكبر للصوت للأغراض العامة 2 الدائرة Micro8؟
أوب Amp Dual GP±18V 8-Pin Micro T / R.
مكبرات الصوت التشغيلية - أمبير 2-18 فولت مزدوج منخفض الطاقة الصناعية
