رقاقة AMP من الفئة D العملية 26 فولت ، مضخم الدائرة المتكاملة TPA3118D2DAPR
| اسم العلامة التجارية | Texas Instruments |
|---|---|
| رقم الموديل | TPA3118D2DAPR |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| يكتب | فئة د | نوع الإخراج | 2-قناة (ستيريو) |
|---|---|---|---|
| ماكس انتاج الطاقة × القنوات @ تحميل | 30 واط × 2 @ 8 أوم | الجهد - العرض | 4.5 فولت ~ 26 فولت |
| سمات | المدخلات التفاضلية ، كتم الصوت ، قصر الدائرة والحماية الحرارية ، إيقاف التشغيل | نوع التركيب | سطح جبل |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 85 درجة مئوية (تا) | حزمة جهاز المورد | 32-HTSSOP |
| العبوة / العلبة | 32-PowerTSSOP (0.240 بوصة ، عرض 6.10 ملم) | ||
| إبراز | 26V Class D AMP Chip,شريحة عملية من الفئة D AMP,مضخم الدائرة المتكاملة TPA3118D2DAPR |
||
منتوج وصف

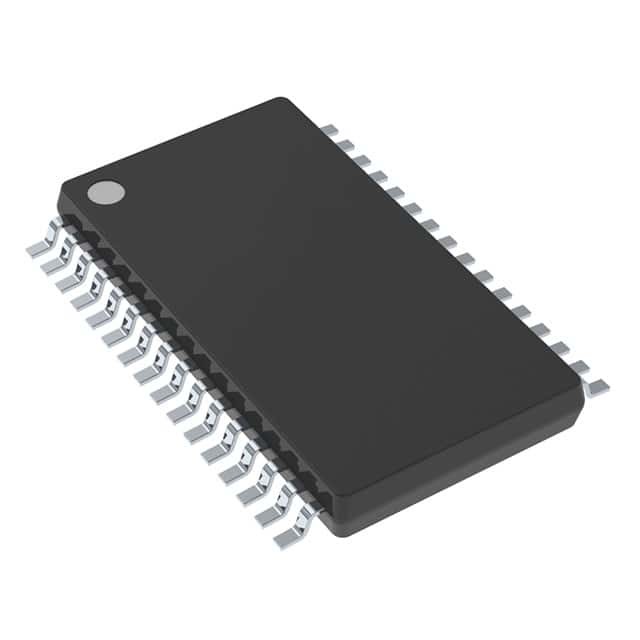

TPA3118D2DAPR IC AMP CLASS D STER 30W 32HTSSOP Texas Instruments
تفاصيل المنتج
وصف TPA3118D2DAPR
IC AMP CLASS D STER 30W 32HTSSOP
سلسلة TPA31xxD2 هي مرحلة استريو فعالة ومضخم رقمي لقيادة مكبرات الصوت حتى 100 واط / 2 Ω في أحادية.تسمح الكفاءة العالية لـ TPA3130D2 بعمل 2 × 15 واط بدون المشتت الحراري الخارجي على طبقة واحدة من ثنائي الفينيل متعدد الكلور.يمكن لـ TPA3118D2 تشغيل 2 × 30 واط / 8 Ω بدون المشتت الحراري على طبقة مزدوجة من ثنائي الفينيل متعدد الكلور.إذا كانت هناك حاجة إلى طاقة أعلى ، فإن TPA3116D2 يعمل 2 × 50 واط / 4 Ω مع مبدد حراري صغير متصل بجانبه العلوي PowerPAD.تشترك جميع الأجهزة الثلاثة في نفس البصمة مما يتيح استخدام ثنائي الفينيل متعدد الكلور عبر مستويات طاقة مختلفة.
تستخدم دائرة المذبذب / PLL المتقدمة TPA31xxD2 خيار تردد تبديل متعدد لتجنب تداخلات AM ؛يتم تحقيق ذلك مع خيار إما الخيار الرئيسي أو التابع ، مما يجعل من الممكن مزامنة أجهزة متعددة.
أجهزة TPA31xxD2 محمية تمامًا ضد الأعطال مع حماية ماس كهربائى وحماية حرارية بالإضافة إلى حماية الجهد الزائد والجهد المنخفض والتيار المستمر.يتم الإبلاغ عن الأعطال إلى المعالج لمنع تلف الأجهزة أثناء ظروف التحميل الزائد.
ميزات TPA3118D2DAPR
1 • يدعم تكوينات الإخراج المتعددة
- 2 × 50 واط في حمل 4-Ω BTL عند 21 فولت
(TPA3116D2)
- 2 × 30 واط في حمل 8-Ω BTL عند 24 فولت
(TPA3118D2)
- 2 × 15 واط في حمل 8-Ω BTL عند 15 فولت
(TPA3130D2)
• نطاق الجهد الواسع: 4.5 فولت إلى 26 فولت
• عملية فعالة من الفئة D
-> 90٪ من كفاءة الطاقة مجتمعة مع انخفاض
فقدان التباطؤ يقلل بشكل كبير من حجم المشتت الحراري
- مخططات التعديل المتقدمة
• ترددات تحويل متعددة
- صباحا التجنب
- تزامن السيد والعبد
- تردد تحويل يصل إلى 1.2 ميجا هرتز
• ردود الفعل العمارة المرحلة السلطة مع عالية
PSRR يقلل من متطلبات PSU
• حدود الطاقة القابلة للبرمجة
• المدخلات التفاضلية وحيدة الطرف
• وضع ستيريو وأحادي مع مرشح أحادي أحادي
إعدادات
• مصدر طاقة واحد يقلل من عدد المكونات
• دوائر الحماية الذاتية المتكاملة بما في ذلك
الجهد الزائد ، والجهد المنخفض ، ودرجة الحرارة الزائدة ، وكشف DCD ، والدائرة القصيرة مع الإبلاغ عن الخطأ
• الحزم المحسنة حرارياً
- الأب (لوحة HTSSOP ذات 32 سنًا)
- DAP (وسادة لأسفل HTSSOP ذات 32 سنًا)
• -40 درجة مئوية إلى 85 درجة مئوية نطاق درجة الحرارة المحيطة
تطبيقات TPA3118D2DAPR
• تحويل محول تيار متردد / تيار مستمر / شاحن بطارية
• فتح الإطار تبديل التيار الكهربائي
• مكون ميني مايكرو ، مكبر صوت بار ، أرصفة
• سيارات ما بعد السوق
• تلفزيون CRT
• تطبيقات صوت المستهلك
تحديد
| يصف | قيمة السمة |
|---|---|
| الصانع | شركة Texas Instruments |
| فئة المنتج | مكبرات الصوت |
| مسلسل | SpeakerGuard ™ |
| منتج | مكبرات الصوت |
| يكتب | فئة د |
| التعبئة والتغليف | تغليف بديل |
| وحدة الوزن | 0.006388 أوقية |
| تصاعد النمط | SMD / SMT |
| حزمة-حالة | 32-TSSOP (0.240 بوصة ، عرض 6.10 ملم) وسادة مكشوفة |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 85 درجة مئوية (تا) |
| نوع التركيب | سطح جبل |
| نوع الإخراج | 2-قناة (ستيريو) |
| سمات | المدخلات التفاضلية ، كتم الصوت ، قصر الدائرة والحماية الحرارية ، إيقاف التشغيل |
| عدد القنوات | 2 قناة |
| الجهد العرض | 4.5 فولت ~ 26 فولت |
| مورد - جهاز - حزمة | 32-HTSSOP |
| Max-Output-Power-x-Channels-Load | 30 واط × 2 عند 8 أوم |
| فصل | الفئة- D |
| انتاج الطاقة | 30 واط |
| أقصى درجة حرارة للتشغيل | + 85 ج |
| ادوات \ عده تطوير البرمجيات | TPA3118D2EVM |
| حزمة-حالة | HTSSOP-32 |
| THD-plus-Noise | 0.1٪ |
مكون متوافق وظيفي
شكل ، حزمة ، مكون متوافق وظيفي
| جزء الشركة المصنعة # | وصف | الصانع | يقارن |
| TPA3116D2DAD دوائر المستهلك |
50-W Stereo (BTL) Class-D Audio Amp w / SpeakerGuard؟32-HTSSOP -40 إلى 85 | شركة Texas Instruments | TPA3118D2DAPR مقابل TPA3116D2DAD |
| TPA3118D2DAP دوائر المستهلك |
30 واط ، 2 قناة ، 4.5-26 فولت ، مضخم صوت ستيريو من الفئة D بترددات تحويل متعددة 32-HTSSOP -40 إلى 85 | شركة Texas Instruments | TPA3118D2DAPR مقابل TPA3118D2DAP |
| TPA3130D2DAPR دوائر المستهلك |
مضخم صوت ستيريو من الفئة D بقدرة 15 وات مع تجنب AM 32-HTSSOP -40 إلى 85 | شركة Texas Instruments | TPA3118D2DAPR مقابل TPA3130D2DAPR |
| TPA3130D2DAP دوائر المستهلك |
مضخم صوت ستيريو من الفئة D بقدرة 15 وات مع تجنب AM 32-HTSSOP -40 إلى 85 | شركة Texas Instruments | TPA3118D2DAPR مقابل TPA3130D2DAP |
| TPA3116D2DADR دوائر المستهلك |
50-W Stereo (BTL) Class-D Audio Amp w / SpeakerGuard؟32-HTSSOP -40 إلى 85 | شركة Texas Instruments | TPA3118D2DAPR مقابل TPA3116D2DADR |
الأوصاف
مكبر للصوت IC ثنائي القناة (استريو) فئة D 32-HTSSOP
مكبر صوت مضخم صوت 1-CH أحادي / 2-CH استريو 50 واط فئة D 32 سنًا HTSSOP EP T / R
مكبرات الصوت 50 واط ستيريو من الفئة- D مضخم الصوت
