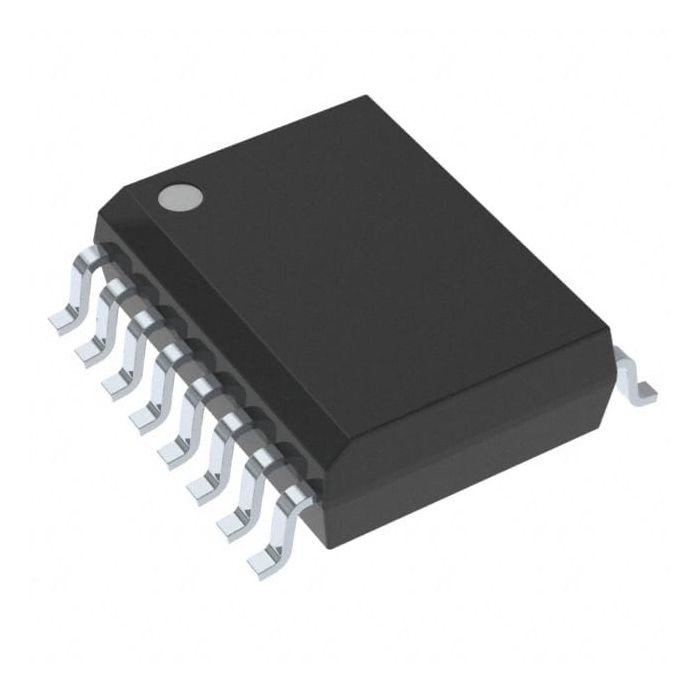

2.5KV 3 Channels Digital Opto Isolator ADM2483BRWZ RS422 / RS485 16SOIC
| اسم العلامة التجارية | Analog Devices Inc. |
|---|---|
| رقم الموديل | ADM2483BRWZ |
| الحد الأدنى لكمية | 1 |
| الأسعار | Based on current price |
| تفاصيل التغليف | حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى |
| وقت التسليم | 3-5 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | في الأوراق المالية |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| تكنولوجيا | اقتران مغناطيسي | يكتب | RS422 ، RS485 |
|---|---|---|---|
| قوة معزولة | لا | عدد القنوات | 3 |
| المدخلات - الجانب 1 / الجانب 2 | 2/1 | نوع القناة | ثنائي الاتجاه |
| الجهد - العزلة | 2500 فرمس | الوضع المشترك للمناعة العابرة (دقيقة) | 25 كيلو فولت / ثانية |
| معدل البيانات | 500 كيلو بايت في الثانية | تأخير الانتشار tpLH / tpHL (الحد الأقصى) | - |
| تشويه عرض النبض (الحد الأقصى) | - | وقت الصعود / الهبوط (نموذجي) | 600ns ، 600ns (الحد الأقصى) |
| الجهد - العرض | 3 فولت ، 5 فولت | درجة حرارة التشغيل | -40 درجة مئوية ~ 85 درجة مئوية |
| نوع التركيب | سطح جبل | العبوة / العلبة | 16-SOIC (0.295 بوصة ، عرض 7.50 ملم) |
| حزمة جهاز المورد | 16-SOIC | ||
| إبراز | 2.5KV Digital Opto Isolator,3 Channels Digital Opto Isolator,ADM2483BRWZ |
||
منتوج وصف
ADM2483BRWZ DGT ISO 2.5KV RS422 / RS485 16SOIC Analog Devices Inc.
تفاصيل المنتج
وصف عام
يعد جهاز الإرسال والاستقبال ADM2483 الناقل المتباين مكونًا متكاملًا ومعزولًا كلفانيًا مصممًا لاتصال البيانات ثنائي الاتجاه على خطوط نقل ناقل متوازنة ومتعددة النقاط.يتوافق مع ANSI EIA / TIA-485-A و ISO 8482: 1987 (E).باستخدام تقنية iCoupler للأجهزة التناظرية ، يجمع ADM2483 بين عازل ثلاثي القنوات ، ومحرك خط تفاضلي ثلاثي الحالات ، ومستقبل إدخال تفاضلي في حزمة واحدة.يتم تشغيل الجانب المنطقي للجهاز إما بمصدر 5 أو 3 فولت ، ويستخدم جانب الناقل مصدر 5 فولت فقط.
سمات
جهاز الإرسال والاستقبال RS-485 مع عزل البيانات الكهربائيةيتوافق مع ANSI TIA / EIA RS-485-A و ISO 8482: 1987 (E)
معدل بيانات 500 كيلو بايت في الثانية
عدد كبير من مخرجات السائق محدودة المعدل
تشغيل منخفض الطاقة: 2.5 مللي أمبير كحد أقصى
مناسب لعمليات 5 فولت أو 3 فولت (VDD1)
مناعة عابرة عالية الوضع المشترك:> 25 كيلو فولت / ميكروثانية
مدخلات جهاز استقبال آمنة من الفشل
حماية من التشغيل / خفض الطاقة بدون استخدام الثرثرة
256 عقدة في الحافلة
حماية الاغلاق الحراري
السلامة والموافقات التنظيمية
التعرف على UL: 2500 فولت جذر متوسط التربيع لمدة دقيقة واحدة لكل UL 1577
إشعار قبول مكون CSA رقم 5 أ
IEC 609501800 فولت جذر متوسط التربيع (أساسي) ، 400 فولت جذر متوسط التربيع (مقوى)
شهادة المطابقة VDE
DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
VIORM = ذروة 560 فولت
نطاق درجة حرارة التشغيل: من -40 درجة مئوية إلى +85 درجة مئوية
التطبيقات
شبكات منخفضة الطاقة RS-485 / RS-422
واجهات معزولة
شبكات التحكم في المباني
أنظمة نقل البيانات متعددة النقاط
تحديد
| يصف | قيمة السمة |
|---|---|
| الصانع | الأجهزة التناظرية |
| فئة المنتج | رقائق IC |
| الصانع | شركة الأجهزة التناظرية |
| فئة المنتج | عوازل رقمية |
| بنفايات | تفاصيل |
| عدد القنوات | 1 قناة |
| عزل الجهد | 2.5 كيلو فولت في الثانية |
| نوع العزلة | اقتران مغناطيسي |
| معدل البيانات | 500 كيلو بايت / ثانية |
| العرض والجهد ماكس | 5.5 فولت |
| العرض-الجهد- دقيقة | 2.7 فولت |
| التشغيل-العرض-الحالي | 2.5 مللي أمبير |
| أقصى درجة حرارة التشغيل | + 85 ج |
| الحد الأدنى من درجة حرارة التشغيل | - 40 ج |
| تصاعد النمط | SMD / SMT |
| حزمة-حالة | SOIC-16 |
| التعبئة والتغليف | أنبوب |
| ماركة | الأجهزة التناظرية |
| مجموعة تطوير | EVAL-ADM2483EBZ |
| دوبلكس | نصف المزدوجة |
| منتج | عوازل رقمية |
| يدعم البروتوكول | RS-485 |
| مسلسل | ADM2483 |
| اغلق | لا تغلق |
| يكتب | RS-485 |
| وحدة الوزن | 0.023492 أوقية |
الأوصاف
العوازل الرقمية 2.5kV Signal Iso 500kbps Half Duplex
