مستشعر درجة الحرارة الرقمية I2C SPI ، مكونات الإلكترونيات ADXL345BCCZ IC

اسم العلامة التجارية Analog Devices Inc.
رقم الموديل ADXL345BCCZ
الحد الأدنى لكمية 1
الأسعار Based on current price
تفاصيل التغليف حقيبة مضادة للكهرباء الساكنة وصندوق من الورق المقوى
وقت التسليم 3-5 أيام عمل
شروط الدفع تي / ت
القدرة على العرض في الأوراق المالية

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

wechat: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
يكتب رقمي محور X ، Y ، Z
نطاق التسارع ± 2 جرام ، 4 جرام ، 8 جرام ، 16 جرام الحساسية (LSB / ز) 256 (± 2 جم) ~ 32 (± 16 جم)
الحساسية (mV / g) - عرض النطاق 0.05 هرتز ~ 1.6 كيلو هرتز
نوع الإخراج I²C ، SPI الجهد - العرض 2 فولت ~ 3.6 فولت
سمات عرض النطاق الترددي قابل للتعديل درجة حرارة التشغيل -40 درجة مئوية ~ 85 درجة مئوية (تا)
نوع التركيب سطح جبل العبوة / العلبة 14-VFLGA
حزمة جهاز المورد 14-LGA (3X5)
تسليط الضوء

مستشعر درجة الحرارة الرقمي I2C

,

مستشعر درجة الحرارة الرقمية SPI

,

مكونات الإلكترونيات ADXL345BCCZ IC

اترك رسالة
منتوج وصف

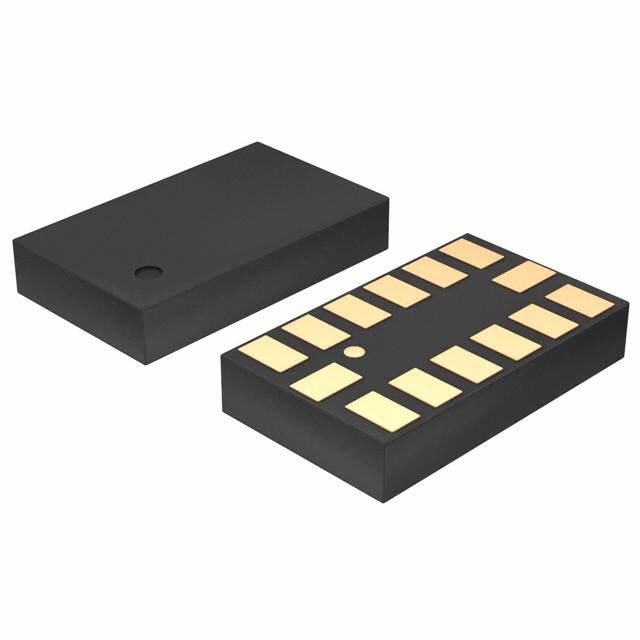

ADXL345BCCZ ACCEL 2-16G I2C / SPI 14LGA Analog Devices Inc.

تفاصيل المنتج



وصف عام

ADXL345 هو مقياس تسارع صغير ورفيع وقوي للغاية وثلاثة محاور بدقة عالية (13 بت) قياس يصل إلى ± 16 جم.يتم تنسيق بيانات الإخراج الرقمية كمكمل ثنائي 16 بت ويمكن الوصول إليها إما من خلال واجهة SPI (3 أو 4 أسلاك) أو واجهة رقمية I2C.
يعد ADXL345 مناسبًا تمامًا لتطبيقات الأجهزة المحمولة.يقيس التسارع الثابت للجاذبية في تطبيقات استشعار الميل ، وكذلك التسارع الديناميكي الناتج عن الحركة أو الصدمة.تتيح الدقة العالية (3.9 مجم / LSB) قياس تغيرات الميل أقل من 1.0 درجة.





سمات

قوة فائقة: منخفضة تصل إلى 23 A في وضع القياس و
0.1 µA في وضع الاستعداد عند VS = 2.5 فولت (نموذجي)
يتم قياس استهلاك الطاقة تلقائيًا مع عرض النطاق الترددي
دقة اختيار المستخدم
دقة ثابتة 10 بت
دقة كاملة ، حيث تزداد الدقة مع نطاق g ،
دقة تصل إلى 13 بت عند ± 16 جم (الحفاظ على 4 مجم / LSB
عامل المقياس في جميع نطاقات g)
نظام إدارة الذاكرة المدمج مع FIFO
تقلل التكنولوجيا من حمل المعالج المضيف
نقرة واحدة / كشف النقر المزدوج
مراقبة النشاط / عدم النشاط
كشف السقوط الحر
نطاق جهد الإمداد: 2.0 فولت إلى 3.6 فولت
نطاق جهد الإدخال / الإخراج: 1.7 فولت إلى مقابل
واجهات رقمية SPI (3 و 4 أسلاك) و I2C
أوضاع المقاطعة المرنة يمكن تعيينها إلى أي من دبوس المقاطعة
نطاقات القياس قابلة للتحديد عبر الأمر التسلسلي
عرض النطاق الترددي يمكن تحديده عبر الأمر التسلسلي
نطاق درجة حرارة واسع (من -40 درجة مئوية إلى + 85 درجة مئوية)
10،000 جرام من الصدمات
Pb free / متوافق مع RoHS
صغير ورفيع: عبوة LGA 3 مم × 5 مم × 1 مم





التطبيقات

الهواتف
الأجهزة الطبية
أجهزة الألعاب والتأشير
الأجهزة الصناعية
أجهزة الملاحة الشخصية
حماية القرص الصلب (HDD)



تحديد

يصف قيمة السمة
الصانع الأجهزة التناظرية
فئة المنتج أجهزة قياس التسارع
مسلسل ADXL345
يكتب رقمي
التعبئة والتغليف صينية
تصاعد النمط SMD / SMT
حزمة-حالة 14-VFLGA
درجة حرارة التشغيل -40 درجة مئوية ~ 85 درجة مئوية (تا)
نوع التركيب سطح جبل
نوع الإخراج I2C ، SPI
حساسية 3.9 مجم / LSB
سمات عرض النطاق الترددي قابل للتعديل
الجهد العرض 2 فولت ~ 3.6 فولت
مورد - جهاز - حزمة 14-LGA (3X5)
دقة 13 بت
نوع الاستشعار 3 محاور
محور X ، Y ، Z
نطاق التسارع ± 2 جرام ، 4 جرام ، 8 جرام ، 16 جرام
الحساسية- LSB-g 256 (± 2 جم) ~ 32 (± 16 جم)
الحساسية- mV-g -
عرض النطاق 0.05 هرتز ~ 1.6 كيلو هرتز
أقصى درجة حرارة للتشغيل + 85 ج
نطاق الحرارة الشغالة - 40 ج
التشغيل-العرض-الحالي 140 ش
نوع الواجهة I2C SPI
محور الاستشعار س ص ع
التسريع 2 جم 4 جم 8 جم 16 جم
العرض والجهد ماكس 3.6 فولت تيار مستمر
العرض-الجهد- دقيقة 2 فولت تيار مستمر
حزمة-حالة LGA-14

مكون متوافق وظيفي

شكل ، حزمة ، مكون متوافق وظيفي



جزء الشركة المصنعة # وصف الصانع يقارن
ADXL345BCCZ-RL
دوائر الإشارة
3 محاور ، ± 2 جم / ± 4 جم / ± 8 جم / ± 16 جم مقياس تسارع رقمي شركة الأجهزة التناظرية ADXL345BCCZ مقابل ADXL345BCCZ-RL
ADXL345BCCZ-RL7
دوائر الإشارة
3 محاور ، ± 2 جم / ± 4 جم / ± 8 جم / ± 16 جم مقياس تسارع رقمي شركة الأجهزة التناظرية ADXL345BCCZ مقابل ADXL345BCCZ-RL7

الأوصاف

أجهزة قياس التسارع 3 محاور منخفضة g Digital Output
